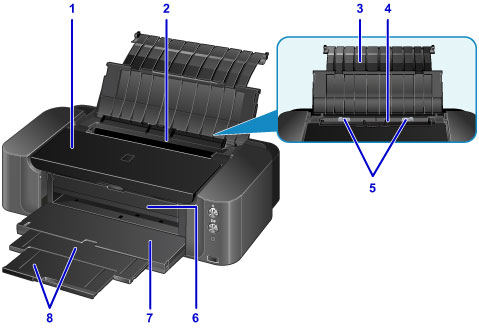

Pogled od spredaj

(1) zgornji pokrov

Odprite ga, kadar želite zamenjati črnilni vložek ali odstraniti zagozden papir iz tiskalnika.

(2) pokrov podajalne reže

Preprečuje, da bi karkoli padlo v podajalno režo.

Odprite jo za premikanje vodil za papir, pred tiskanjem pa jo zaprite.

(3) opora za papir

Odprite, če želite naložiti papir v zadnji pladenj.

(4) zadnji pladenj

Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

• Nalaganje papirja v zadnji pladenj

(5) vodila za papir

Poravnajte z obema stranema svežnja papirja.

(6) vodilo pladnja za plošče

Tukaj pritrdite pladenj za plošče. Uporabite ga pri tiskanju na natisljivo ploščo. Pri normalnem delovanju naj bo zaprt.

(7) izhodni pladenj za papir

Natisnjen papir je izvržen. Pred tiskanjem ga odprite.

(8) podaljšek izhodnega pladnja

Izvlecite ga za podporo izvrženemu papirju.

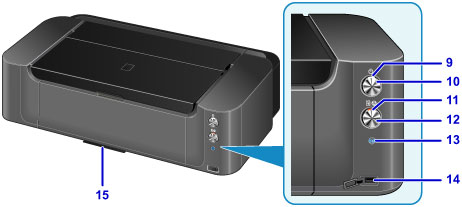

• * Na zgornji sliki so zaradi pojasnitve vsi gumbi in lučke prižgani.

(9) Lučka VKLOP (POWER)

Ko je naprava vklopljena, najprej utripa in nato sveti.

Opomba

• Stanje tiskalnika lahko preverite s pomočjo lučk VKLOP (POWER) in Alarm.

  • Lučka VKLOP (POWER) ne sveti: tiskalnik je izklopljen.
  • Lučka VKLOP (POWER) sveti: tiskalnik je pripravljen na tiskanje.
  • Lučka VKLOP (POWER) utripa: tiskalnik se pripravlja na tiskanje ali pa se tiskanje izvaja.
  • Lučka Alarm utripa: prišlo je do napake in tiskalnik ni pripravljen na tiskanje.
  • Lučka VKLOP (POWER) in lučka Alarm izmenično utripata: morda je prišlo do napake, zaradi katere se morate obrniti na servisni center.
  • Če pride do napake

(10) Gumb VKLOP (ON)

Vklopi in izklopi napravo.

• Vklop in izklop tiskalnika

(11) Lučka Alarm

Ko pride do napake, zasveti ali utripa.

(12) Gumb NADALJEVANJE/PREKLIC (RESUME/CANCEL)

Prekliče tiskalno opravilo, ki je v teku. Ta gumb lahko pritisnete, da po odpravi težave umaknete stanje napake tiskalnika in nadaljujete s tiskanjem.

(13) Gumb Wi-Fi/Lučka Wi-Fi

Pridržite za samodejno nastavitev brezžične povezave LAN.

Prikaže stanje brezžičnega omrežja LAN, tako da sveti ali utripa.

Sveti:

Brezžična povezava LAN je omogočena.

Utripa:

Poteka tiskanje prek brezžičnega omrežja LAN. Utripa tudi med konfiguriranjem brezžične povezave LAN.

(14) vrata za neposredno tiskanje

Ko želite neposredno tiskati, tukaj priključite napravo, združljivo s standardom PictBridge, na primer digitalni fotoaparat.

Opozorilo

• V vrata za neposredno tiskanje tiskalnika ne priklapljajte nobene opreme, ki ni združljiva s standardom PictBridge. V nasprotnem primeru lahko povzročite požar, električni udar ali poškodujete tiskalnik.

Pomembno

• Ne dotikajte se kovinskega ohišja.
• Za priključitev katere koli naprave, ki je združljiva s standardom PictBridge, v tiskalnik ne uporabljajte kabla USB, ki je daljši od 3 metrov (10 čevljev), ker to lahko vpliva na delovanje drugih zunanjih naprav.

(15) prostor za shranjevanje pladnja za plošče

Pladenj za plošče, ki je priložen tiskalniku, lahko shranite tukaj.

• Shranjevanje pladnja za plošče
