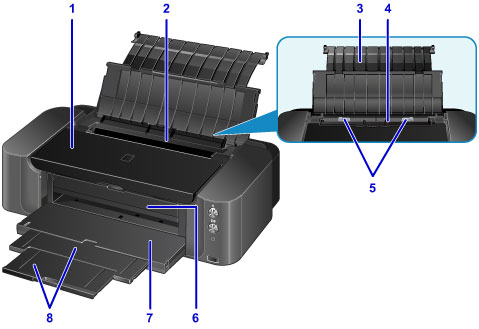

Pogled sprijeda

(1) gornji poklopac

Otvorite za zamjenu spremnika tinte ili vađenje zgužvanog papira u pisaču.

(2) poklopac otvora za ulaganje papira

Sprječava da predmeti upadnu u otvor za ulaganje papira.

Otvorite za povlačenje vodilica papira i zatvorite prije ispisa.

(3) oslonac papira

Otvorite da biste uložili papir u stražnju ladicu.

(4) stražnja ladica

Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.

• Umetanje papira u stražnju ladicu

(5) vodilice papira

Poravnajte s obje strane hrpe papira.

(6) vodilica plitice za disk

Ovdje spojite pliticu za disk. Upotrijebite prilikom ispisa na ispisni disk. Za uobičajen rad držite je zatvorenom.

(7) ladica za izlaz papira

Izbacuje se ispisani papir. Otvorite prije ispisa.

(8) produžetak ladice za izlaz papira

Izvucite da biste podržali izbačeni papir.

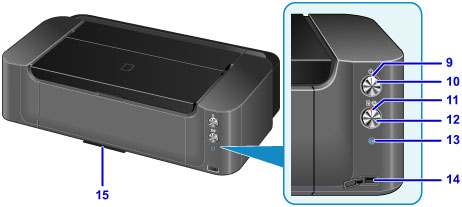

• * Svi su gumbi i žaruljice upaljeni na gornjoj slici radi lakšeg objašnjenja.

(9) Žaruljica NAPAJANJE (POWER)

Svijetli nakon treperenja ako je napajanje uključeno.

Napomena

• Status pisača možete provjeriti žaruljicama NAPAJANJE (POWER) i Alarm.

  • Žaruljica NAPAJANJE (POWER) je ugašena: pisač je isključen.
  • Žaruljica NAPAJANJE (POWER) svijetli: pisač je spreman za ispis.
  • Žaruljica NAPAJANJE (POWER) treperi: pisač se sprema za ispis ili je ispis u tijeku.
  • Žaruljica Alarm treperi: došlo je do pogreške i pisač nije spreman za ispis.
  • Žaruljica NAPAJANJE (POWER) i žaruljica Alarm trepere naizmjence: moguće je da je došlo do pogreške i potrebno je obratiti se servisnom centru.
  • Ako dođe do pogreške

(10) Gumb UKLJUČENO (ON)

Uključuje ili isključuje napajanje.

• Uključivanje i isključivanje pisača

(11) Žaruljica Alarm

Svijetli ili treperi ako dođe do pogreške.

(12) Gumb NASTAVI/ODUSTANI (RESUME/CANCEL)

Odustaje od zadatka ispisa koji je u tijeku. Taj gumb možete pritisnuti da biste izašli iz statusa pogreške pisača i nastavili s ispisom, a problem pisača se rješava.

(13) Gumb Wi-Fi/žaruljica Wi-Fi

Držite za automatsko postavljanje bežične LAN veze.

Svijetli ili treperi da bi označila status bežične LAN veze.

Svijetli:

Omogućena je bežična LAN veza.

Treperi:

Ispis putem bežičnog LAN-a. Treperi i prilikom konfiguriranja bežične LAN veze.

(14) priključak za izravni ispis

Povežite uređaj kompatibilan sa standardom PictBridge, poput digitalnog fotoaparata za izravan ispis.

Upozorenje

• Ne povezujte nikakvu opremu osim uređaja kompatibilnih sa standardom PictBridge s priključkom za izravni ispis na pisaču. U protivnom može doći do požara, strujnog udara ili oštećenja pisača.

Važno

• Ne dodirujte metalno kućište.
• Ne upotrebljavajte USB kabel dulji od 3 metara (10 stopa) za povezivanje svih uređaja kompatibilnih sa standardom PictBridge s pisačem jer to može utjecati na rad drugih perifernih uređaja.

(15) odjeljak za spremanje plitice za diskove

Plitica za disk isporučena s pisačem može se ovdje pohraniti.

• Pohranjivanje plitice za disk
