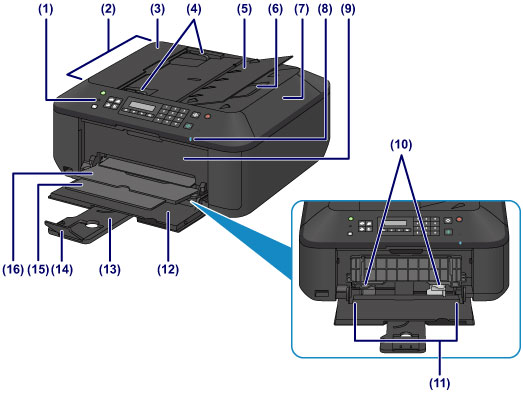

Pogled sprijeda
- (1) radna ploča
-
Upotrebljava se za promjenu postavki uređaja ili za njegovo upravljanje.
- (2) ADF (automatsko ulaganje dokumenata)
-
Ovdje uložite dokument. Dokumenti uloženi u ladicu dokumenta skeniraju se automatski, jedan po jedan list.
- (3) poklopac mehanizma za ulaganje dokumenata
- Otvorite u slučaju vađenja zaglavljenih dokumenata.
- (4) vodilice dokumenta
- Prilagodite vodilice u skladu sa širinom dokumenta u ADF-u.
- (5) ladica dokumenta
- Otvorite kako biste uložili dokument u ADF. Možete uložiti dva lista dokumenta ili više njih iste veličine i debljine. Uložite dokument tako da strana koju želite skenirati bude okrenuta prema gore.
- (6) otvor za izlaz dokumenta
- Dokumenti skenirani iz ADF-a ovdje se isporučuju.
- (7) poklopac dokumenta
- Otvorite kako biste uložili original na kopirno staklo.
- (8) Žaruljica Wi-Fi
-
Svijetli ili treperi plavo da bi označila status bežične LAN veze.
- Svijetli:
- Odabrana je mogućnost Bežični LAN aktivan (Wireless LAN active).
- Treperi:
- Ispis ili skeniranje preko bežične LAN veze. Treperi i prilikom konfiguriranja bežične LAN veze.
- (9) poklopac izlaza papira
- Otvorite za zamjenu uloška FINE ili vađenje zgužvanog papira iz uređaja.
- (10) vodilice papira
- Poravnajte s obje strane hrpe papira.
- (11) prednja ladica
-
Uložite papir ovdje. Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.
- (12) prednji poklopac
- Otvorite da biste uložili papir u prednju ladicu.
- (13) oslonac papira
- Proširite da biste uložili papir u prednju ladicu.
- (14) produžetak ladice za izlaz papira
- Otvorite za prihvaćanje izbačenog papira.
- (15) oslonac za izlaz papira
- Izvucite produžetak za prihvaćanje izbačenog papira.
- (16) ladica za izlaz papira
- Izbacuje se ispisani papir.

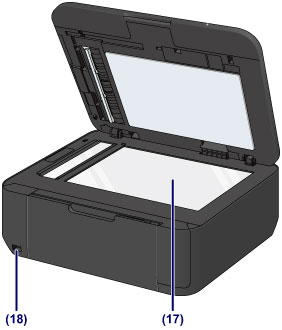

- (17) kopirno staklo
- Ovdje uložite original.
- (18) priključak za USB memorijski pogon
-
U ovaj priključak umetnite USB memorijski pogon.
Možete spojiti dodatnu Bluetooth jedinicu BU-30* za izravan ispis.
- * Jedinica Bluetooth nije dostupna u nekim zemljama ili regijama ovisno o lokalnim zakonima i propisima. Za pojedinosti obratite se servisnom centru.
Upozorenje
- Priključujte samo USB memorijske pogone i dodatnu Bluetooth jedinicu BU-30 u priključak za USB memorijski pogon na uređaju. U protivnom može doći do požara, strujnog udara ili oštećenja uređaja.
Važno
- Ne dodirujte metalno kućište.
- Nemojte upotrebljavati USB kabel dulji od 3 metra (10 stopa) za povezivanje s uređajem jer to može utjecati na rad perifernih uređaja.
