Radna ploča

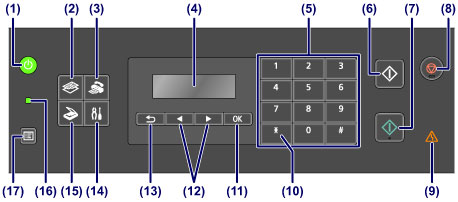

* Sve su žaruljice na radnoj ploči prikazane uključene na donjoj slici zbog lakšeg objašnjenja.

(1) Gumb UKLJUČENO (ON) (žaruljica NAPAJANJE (POWER))

Uključuje ili isključuje napajanje. Svijetli ili treperi zeleno da bi označila status napajanja. Prije uključivanja napajanja, provjerite je li poklopac dokumenta zatvoren.

(2) Gumb KOPIRANJE (COPY)
Prebacuje uređaj u način kopiranja.
(3) Gumb FAKSIRANJE (FAX)
Prebacuje uređaj u način faksiranja.
(4) LCD (zaslon od tekućih kristala)
Prikazuje poruke, stavke izbornika i radni status.
(5) Brojevni gumbi
Služe za unos brojčanih vrijednosti, primjerice, broja kopija, kao i brojeva te znakova faksa/telefona.
(6) Gumb Crna (Black)
Pokreće crno-bijelo kopiranje, skeniranje, faksiranje itd.
(7) Gumb Boja (Color)
Pokreće kopiranje, skeniranje, faksiranje itd. u boji.
(8) Gumb Zaustavi (Stop)
Otkazuje rad u tijeku zadatka ispisa, kopiranja, skeniranja ili slanja/primanja faksa.
(9) Žaruljica Alarm
Svijetli ili treperi narančasto kada dođe do pogreške.
(10) Gumb Ton (Tone)
Privremeno prebacuje u tonsko biranje ako je uređaj povezan s rotacijskom pulsnom linijom. Ovaj se gumb također koristi za unos znakova.
(11) Gumb U redu (OK)
Finalizira odabir izbornika ili stavke postavke. Ovaj se gumb također koristi za rješavanje pogreške ili izbacivanje dokumenta u ADF-u (automatskom ulaganju dokumenata).
(12) Gumbi Lijevo i Desno

Koriste se za povećanje/smanjenje vrijednosti postavke, primjerice, broja kopija te za odabir izbornika ili stavke postavke. Gumbi Lijevo ili Desno također se koriste prilikom unosa znakova.

(13) Gumb Natrag (Back)
Vraća LCD na prethodni zaslon. Taj se gumb također koristi za brisanje znakova ispod pokazivača tijekom unosa znakova, primjerice, prilikom unosa imena za registraciju.
(14) Gumb Postava (Setup)
Prikazuje zaslon Izbornik Postavljanje (Setup menu). Pomoću tog izbornika možete provoditi održavanje uređaja i mijenjati postavke uređaja.
(15) Gumb SKENIRANJE (SCAN)
Prebacuje uređaj u način skeniranja.
(16) Žaruljica FAX memorija (FAX Memory)
Uključuje se ako postoje primljeni ili neposlani dokumenti pohranjeni u memoriji uređaja.
(17) Gumb Izbornik (Menu)
Prikazuje zaslon Izbornik Kopiranje (Copy menu), Izbornik Skeniranje (Scan menu) ili zaslon Izbornik Faksiranje (FAX menu).

Napomena

  • Iz uređaja se čuje zvuk bip kada se pritisnu gumbi na radnoj ploči. Glasnoća zvuka može se prilagoditi u stavci Namještanje zvuka (Sound control) u odjeljku Kor. post. za uređaj (Dev. user settings).
