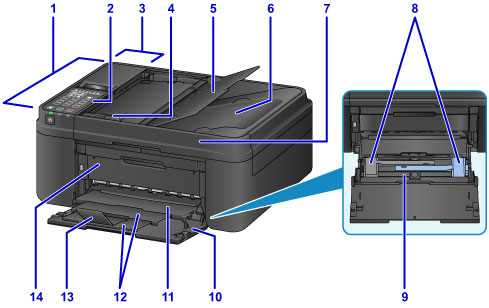

Pogled sprijeda
- (1) ADF (automatsko ulaganje dokumenata)
-
Ovdje uložite dokument. Dokumenti uloženi u ladicu dokumenta skeniraju se automatski, jedan po jedan list.
- (2) radna ploča
-
Upotrebljava se za promjenu postavki uređaja ili za njegovo upravljanje.
- (3) poklopac mehanizma za ulaganje dokumenata
- Otvorite u slučaju vađenja zaglavljenih dokumenata.
- (4) vodilica dokumenta
- Prilagodite vodilicu u skladu sa širinom dokumenta u ADF-u.
- (5) ladica dokumenta
- Otvorite kako biste uložili dokument u ADF. Možete uložiti dva lista dokumenta ili više njih iste veličine i debljine. Uložite dokument tako da strana koju želite skenirati bude okrenuta prema gore.
- (6) otvor za izlaz dokumenta
- Dokumenti skenirani iz ADF-a ovdje se isporučuju.
- (7) poklopac dokumenta
- Otvorite kako biste uložili original na kopirno staklo.
- (8) vodilice papira
- Poravnajte s obje strane hrpe papira.
- (9) kaseta
-
Uložite papir ovdje. Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.
- (10) prednji poklopac
- Otvorite da biste umetnuli papir u kasetu.
- (11) ladica za izlaz papira
- Izbacuje se ispisani papir.
- (12) oslonac za izlaz papira
- Izvucite da biste podržali izbačeni papir.
- (13) produžetak ladice za izlaz papira
- Otvorite za prihvaćanje izbačenog papira.
- (14) poklopac izlaza papira
- Otvorite za zamjenu uloška FINE ili vađenje zgužvanog papira iz uređaja.

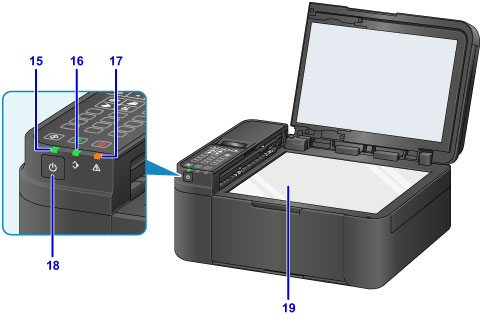

- (15) Žaruljica NAPAJANJE (POWER)
- Svijetli nakon treperenja ako je napajanje uključeno.
- (16) Žaruljica FAX memorija (FAX Memory)
- Uključuje se ako postoje primljeni ili neposlani dokumenti pohranjeni u memoriji uređaja.
- (17) Žaruljica Alarm
- Svijetli ili treperi ako dođe do pogreške.
- (18) Gumb UKLJUČENO (ON)
-
Uključuje ili isključuje napajanje. Prije uključivanja napajanja, provjerite je li poklopac dokumenta zatvoren.
- (19) kopirno staklo
- Ovdje uložite original.
