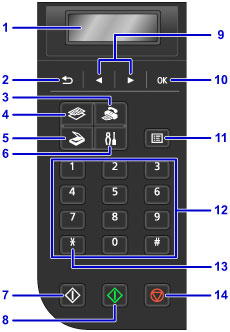

Radna ploča

(1) LCD (zaslon od tekućih kristala)
Prikazuje poruke, stavke izbornika i radni status.
(2) Gumb Natrag (Back)
Vraća LCD na prethodni zaslon.
(3) Gumb FAKSIRANJE (FAX)
Prebacuje uređaj u način faksiranja.
(4) Gumb KOPIRANJE (COPY)
Prebacuje uređaj u način kopiranja.
(5) Gumb SKENIRANJE (SCAN)
Prebacuje uređaj u način skeniranja.
(6) Gumb Postava (Setup)
Prikazuje zaslon Izbornik Postavljanje (Setup menu). Pomoću tog izbornika možete provoditi održavanje uređaja i mijenjati postavke uređaja.
(7) Gumb Crna (Black)
Pokreće crno-bijelo kopiranje, skeniranje, faksiranje itd.
(8) Gumb Boja (Color)
Pokreće kopiranje, skeniranje, faksiranje itd. u boji.
(9) Gumbi Lijevo i Desno

Upotrebljava se za odabir izbornika ili postavljanje stavke. Gumbi Lijevo ili Desno također se koriste prilikom unosa znakova.

(10) Gumb U redu (OK)
Finalizira odabir izbornika ili stavke postavke. Ovaj se gumb također koristi za rješavanje pogreške ili izbacivanje dokumenta u ADF-u (automatskom ulaganju dokumenata).
(11) Gumb Izbornik (Menu)
Prikazuje zaslon Izbornik Kopiranje (Copy menu), Izbornik Skeniranje (Scan menu) ili zaslon Izbornik Faksiranje (FAX menu).
(12) Brojevni gumbi
Služe za unos brojčanih vrijednosti, primjerice, broja kopija, kao i brojeva te znakova faksa/telefona.
(13) Gumb Ton (Tone)
Privremeno prebacuje u tonsko biranje ako je uređaj povezan s rotacijskom pulsnom linijom.
(14) Gumb Zaustavi (Stop)
Otkazuje rad u tijeku zadatka ispisa, kopiranja, skeniranja ili slanja/primanja faksa.

Napomena

  • Iz uređaja se čuje zvuk bip kada se pritisnu gumbi na radnoj ploči. Zvuk tipkovnice možete omogućiti ili onemogućiti u opciji Namještanje zvuka (Sound control) značajke Kor. post. za uređaj (Dev. user settings).
