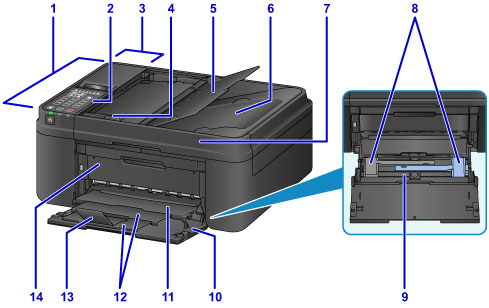

Pogled od spredaj
- (1) ADF (samodejni podajalnik dokumentov)
-
Naložite dokument sem. Dokumente, ki jih vstavite v pladenj dokumenta, naprava samodejno optično prebere list za listom.
- (2) nadzorna plošča
-
Omogoča spreminjanje nastavitev ali upravljanje naprave.
- (3) pokrov podajalnika dokumentov
- Odprite ga, ko želite odstraniti zagozdene dokumente.
- (4) vodilo dokumenta
- Nastavite to vodilo tako, da se bo širina ujemala z dokumentom v ADF.
- (5) pladenj dokumenta
- Odprite ga, če želite naložiti dokument v ADF. Naložite lahko več listov enake velikosti in debeline. Dokument položite tako, da je stran, ki jo želite optično prebrati, obrnjena navzgor.
- (6) odlagalna reža dokumentov
- Tukaj se zbirajo dokumenti iz ADF, ki jih je naprava optično prebrala.
- (7) pokrov za dokumente
- Odprite ga, če želite položiti izvirnik na stekleno ploščo.
- (8) vodila za papir
- Poravnajte z obema stranema svežnja papirja.
- (9) kaseta
-
Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.
- (10) sprednji pokrov
- Odprite, če želite naložiti papir v kaseto.
- (11) izhodni pladenj za papir
- Natisnjen papir je izvržen.
- (12) opora izhodnega papirja
- Izvlecite ga za podporo izvrženemu papirju.
- (13) podaljšek izhodnega pladnja
- Odprite za podporo izvrženega papirja.
- (14) pokrov izhoda za papir
- Odprite, če želite zamenjati kartušo FINE ali odstraniti zagozden papir v napravi.

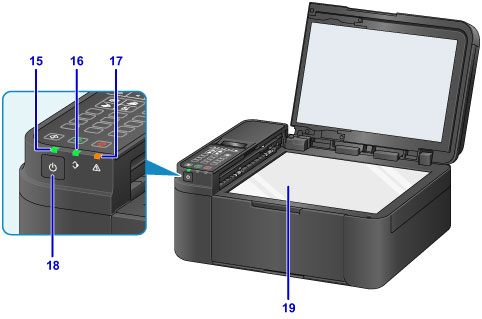

- (15) Lučka VKLOP (POWER)
- Ko je naprava vklopljena, najprej utripa in nato sveti.
- (16) Lučka Pomnilnik TELEFAKSA (FAX Memory)
- Sveti, če so v pomnilniku naprave shranjeni prejeti ali neposlani dokumenti.
- (17) Lučka Alarm
- Ko pride do napake, zasveti ali utripa.
- (18) Gumb VKLOP (ON)
-
Vklopi in izklopi napravo. Pred vklopom naprave mora biti pokrov za dokumente zaprt.
- (19) steklena plošča
- Naložite izvirnik sem.
