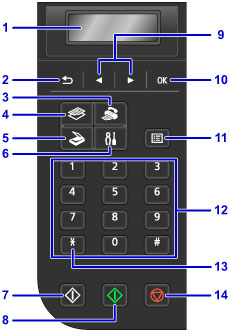

Nadzorna plošča
- (1) LCD (zaslon s tekočimi kristali)
- Prikaže sporočila, elemente menijev in stanje delovanja.
- (2) Gumb Nazaj (Back)
- Zaslon LCD vrne na prejšnji zaslon.
- (3) Gumb Telefaks (FAX)
- Preklopi napravo v način faksa.
- (4) Gumb Kopiranje (COPY)
- Preklopi napravo v način kopiranja.
- (5) Gumb Skeniranje (SCAN)
- Preklopi napravo v način za optično branje.
- (6) Gumb Nastavitve (Setup)
- Prikaže zaslon Nastavitveni meni (Setup menu). S tem menijem lahko vzdržujete naprava in spreminjate nastavitve naprave.
- (7) Gumb Črno (Black)
- Za zagon črno-belega kopiranja, optičnega branja, faksiranja itd.
- (8) Gumb Barvno (Color)
- Za zagon barvnega kopiranja, optičnega branja, faksiranja itd.
- (9) Gumba
in
-
Uporablja se za izbor menija ali nastavitev elementa. Gumb
ali se uporablja tudi pri vnašanju znakov. - (10) Gumb OK
- Za izbiro menija ali elementa nastavitve. S tem gumbom lahko tudi odpravljate napake ali izvržete dokumente v ADF (samodejnem podajalniku dokumentov).
- (11) Gumb Meni (Menu)
- Prikaže zaslon Meni Kopiranje (Copy menu), Meni za optično branje (Scan menu) ali Meni FAKS (FAX menu).
- (12) Številski gumbi
- Za vnos številskih vrednosti, kot je število kopij, in številke faksa/telefonske številke ter znakov.
- (13) Gumb Tonsko (Tone)
- Če uporabljate impulzno zvezo, se naprava začasno preklopi na tonsko izbiranje.
- (14) Gumb Zaustavi (Stop)
- Prekliče postopek, ko poteka tiskanje, kopiranje, optično branje ali prenos/sprejem faksa.
Opomba
-
Ko na tipkovnici na nadzorni plošči pritiskate gumbe, naprava piska. Zvok tipkovnice lahko omogočite ali onemogočite v možnosti Nadzor zvoka (Sound control) v meniju Upor. nast. naprave (Dev. user settings).
