Remover papel em rolo preso

Se o papel em rolo atolar, siga as etapas abaixo para remover os atolamentos.

Nota

• Se a ponta do papel em rolo estiver presa no carro, como quando o papel em rolo apresenta uma ondulação intensa, será possível evitar o atolamento do papel, ajustando o método de corte do papel em rolo para Corte do usuário (User cut) e a detecção da ponta de papel para Não detectar (Do not detect).

  • Especificação do Método de Corte para Rolos

• Se o papel atola com frequência, consulte Precauções de manuseio do papel.

  • Precauções de Manuseio do Papel

Importante

• Não é possível colocar o papel em rolo com a cesta em uso. Puxe a cesta e feche a gaveta de acessório ao colocar o papel em rolo.

  • Usando a Cesta na Parte dianteira da Impressora

• Remova qualquer documento impresso da bandeja de saída superior antes de iniciar.

  • Removendo Documentos Impressos da Bandeja de Saída Superior

• Assista ao filme

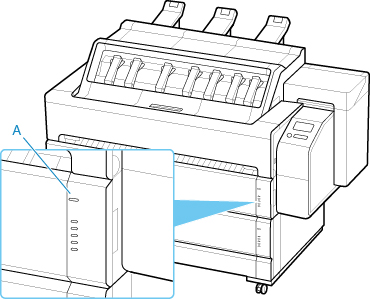

1. Verifique o indicador luminoso de alimentação (A) e o papel em rolo alimentado.

   O papel em rolo no lado onde o indicador luminoso de alimentação está aceso está alimentando.



2. Abra a tampa de manutenção.



3. Eleve a alavanca de liberação.



4. Abra a tampa superior.



5. Abra a tampa interna.



   Importante

   • Não toque na escala linear (A), no eixo de carro (B) ou no estabilizador da válvula de tinta (C). Isso pode resultar em funcionamento inapropriado.

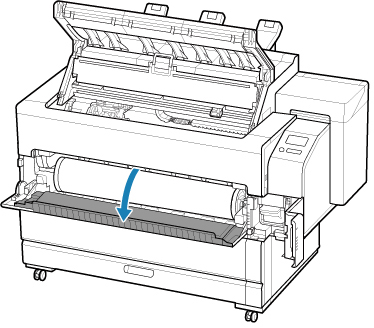

6. Abra a tampa do rolo na lateral onde o indicador luminoso de alimentação do papel acendeu.



7. Realize as seguintes ações somente quando o papel sair pela parte superior.

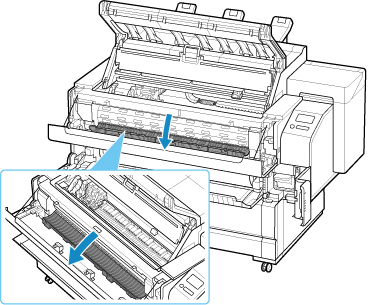

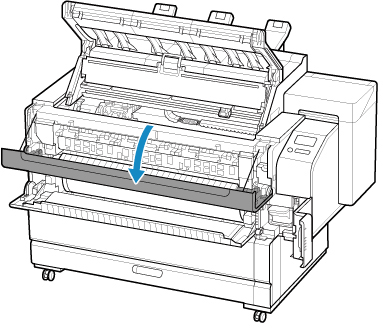

   1. Abra a tampa da unidade de transporte.



   2. Abra a tampa interna da unidade de transporte.



8. Se o carro estiver para fora, mova-o para o lado esquerdo ou direito, afastando-o do papel atolado.

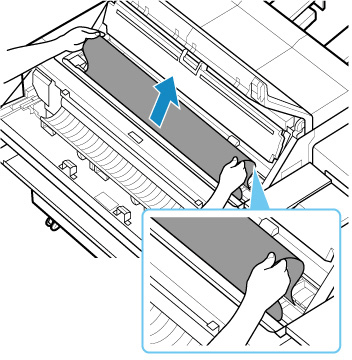

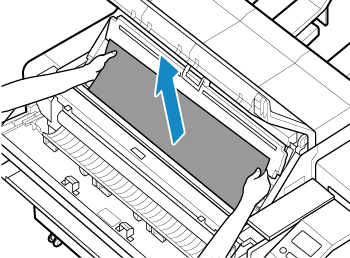

9. Puxe o papel que está dentro da tampa interna para cima.

   Puxe o papel para cima de modo que a parte enrugada fique para a frente e deixe o papel afrouxar dentro da tampa interna.

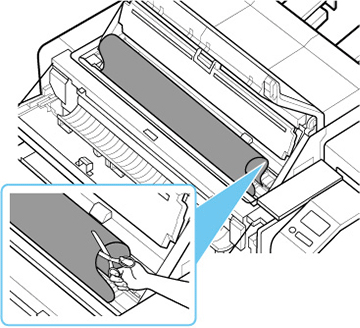

10. Corte o papel que está dentro da tampa interna com uma tesoura.



    Cuidado

    • Tenha cuidado para não se machucar ou arranhar a impressora ou o rolo pressor ao cortar.

11. Realize as seguintes ações somente quando o papel sair pela parte superior.

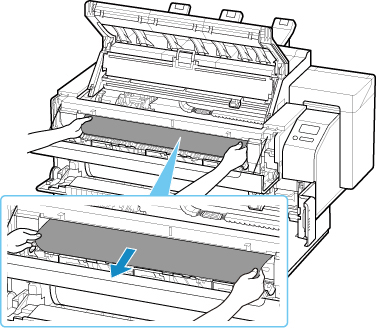

    1. Puxe o papel atolado que está dentro da unidade de transporte para frente.

       Retire o papel por cima e pela frente para criar uma folga na unidade de transporte.

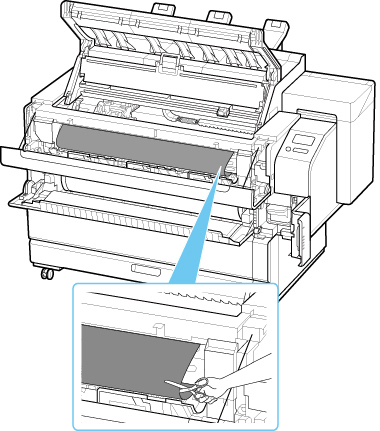

    2. Corte o papel na unidade de transporte com uma tesoura.



       Cuidado

       • Tenha cuidado para não se machucar ou arranhar a impressora ou o rolo pressor ao cortar.

    3. Puxe o papel para fora da bandeja de saída para removê-lo.

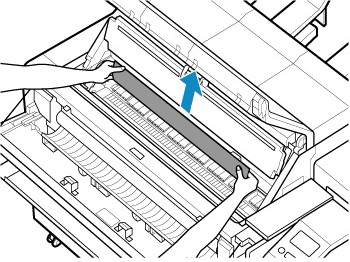

12. Caso haja papel dentro da tampa interna, puxe-o para fora do lado da tampa interna para removê-lo.



    Importante

    • Não toque na escala linear (A), no eixo de carro (B) ou no estabilizador da válvula de tinta (C). Isso pode resultar em funcionamento inapropriado.

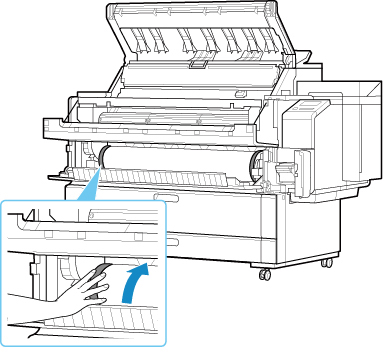

13. Enrole o papel em rolo girando o flange da origem do papel em rolo.



14. Feche a tampa interna da unidade de transporte, a tampa da unidade de transporte, a tampa do rolo, a tampa interna e a tampa superior.

15. Abaixe a alavanca de liberação.

16. Feche a tampa de manutenção.

Nota

• É possível alinhar as pontas de forma mais precisa, selecionando o papel que está sendo alimentado na tela sensível ao toque, em seguida, Alimentar/Cortar (Feed/Cut) e, depois, Cortar papel (Cut paper) para cortar as pontas.

  • Cortando papel em rolo
