Извлечение замятого рулона бумаги

Если произошло замятие рулона, выполните следующие действия для устранения замятия.

Примечание.

• Если кончик рулона бумаги застрял в каретке (например, если бумага в рулоне сильно скручена), можно избежать замятия бумаги, установив для метода обрезки рулона бумаги значение Пользоват. обрезка (User cut), а для обнаружения кончика бумаги — Не определять (Do not detect).

  • Указание способа обрезки для рулонов

• При частом замятии бумаги см. "Меры предосторожности при обращении с бумагой".

• Меры предосторожности при обращении с бумагой

Внимание!

• Рулон бумаги не может быть загружен, если корзина используется. Уберите корзину и закройте лоток для аксессуаров при загрузке рулона бумаги.

  • Использование корзины в передней части принтера

• Прежде чем начать, извлеките все напечатанные документы из верхнего приемного лотка.

  • Извлечение напечатанных документов из верхнего приемного лотка

• Посмотреть видео

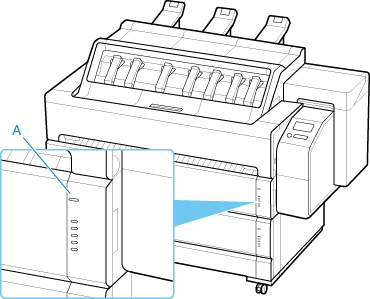

1. Проверьте индикатор подачи (A) и подачу рулона бумаги.

   Рулон бумаги подается с той стороны, с которой светится индикатор подачи.



2. Откройте крышку для обслуживания.



3. Поднимите спусковой рычаг.



4. Откройте верхнюю крышку.



5. Откройте внутреннюю крышку.



   Внимание!

   • Не прикасайтесь к линейной шкале (A), валу каретки (B) или стабилизатору чернильной трубки (C). Прикосновение к ним может привести к неисправности.

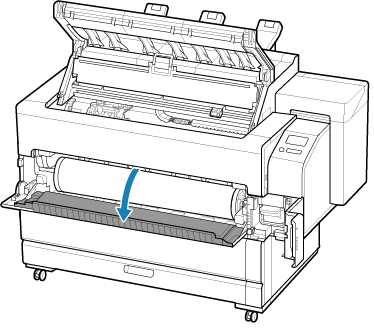

6. Откройте крышку для рулона с той стороны, с которой светился индикатор подачи.



7. Выполните следующие действия, только если бумага выдается сверху.

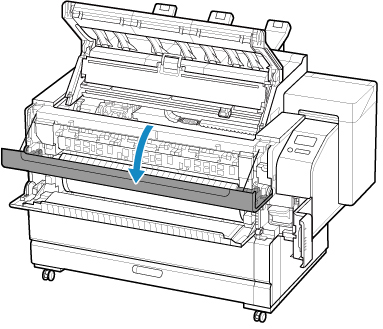

   1. Откройте крышку модуля подачи.

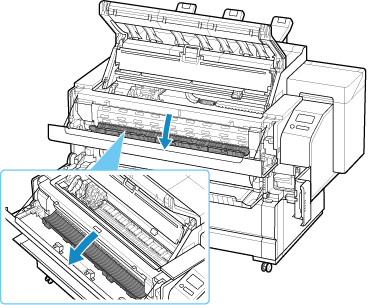

   2. Откройте внутреннюю крышку модуля подачи.



8. Если каретка выдвинута, сдвиньте ее влево или вправо, подальше от замятой бумаги.

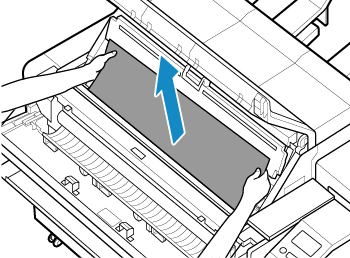

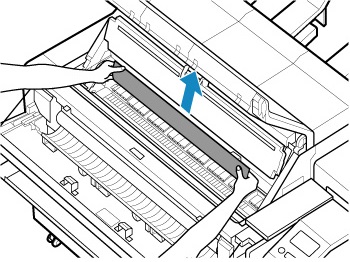

9. Вытяните бумагу за внутренней крышкой вверх.

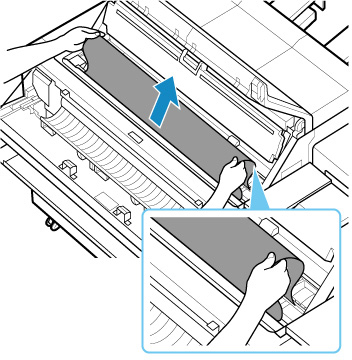

   Потяните бумагу вверх, чтобы смявшаяся часть оказалась впереди, и ослабьте натяжение бумаги за внутренней крышкой.

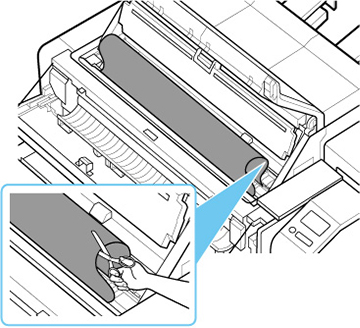

10. Разрежьте бумагу за внутренней крышкой ножницами.



    Осторожно!

    • Будьте осторожны, чтобы не пораниться и не поцарапать принтер или валик при обрезке.

11. Выполните следующие действия, только если бумага выдается сверху.

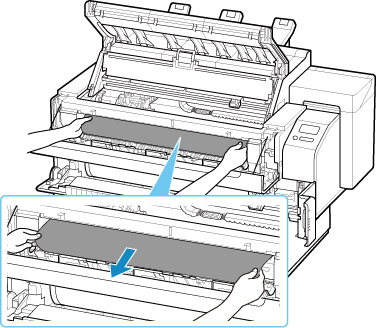

    1. Вытяните бумагу, замятую в модуле подачи, вперед.

       Вытяните бумагу сверху вперед, чтобы ослабить натяжение в модуле подачи.

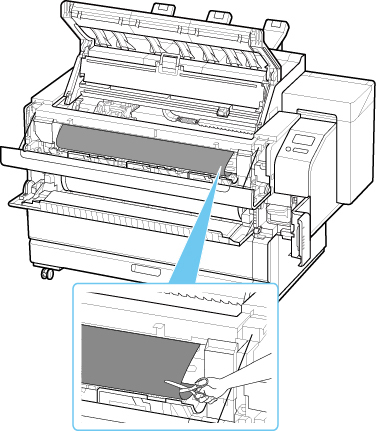

    2. Разрежьте бумагу в модуле подачи ножницами.



       Осторожно!

       • Будьте осторожны, чтобы не пораниться и не поцарапать принтер или валик при обрезке.

    3. Вытяните бумагу из выходного лотка, чтобы ее извлечь.



12. Если за внутренней крышкой есть бумага, вытяните ее со стороны внутренней крышки, чтобы извлечь.



    Внимание!

    • Не прикасайтесь к линейной шкале (A), валу каретки (B) или стабилизатору чернильной трубки (C). Прикосновение к ним может привести к неисправности.

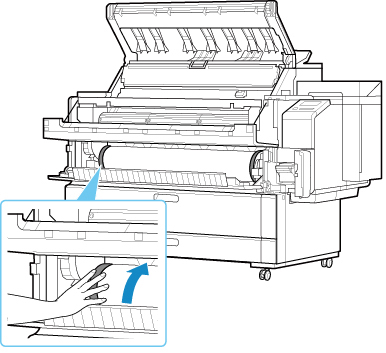

13. Намотайте рулон бумаги, вращая фланец источника рулона бумаги.



14. Закройте внутреннюю крышку модуля подачи, крышку модуля подачи, крышку для рулона, внутреннюю крышку и верхнюю крышку.

15. Опустите спусковой рычаг.

16. Закройте крышку для обслуживания.

    Примечание.

    • Если вы хотите аккуратнее выровнять кончики, выберите подаваемую бумагу на сенсорном экране, выберите Подача/Обрезка (Feed/Cut), а затем выберите Обрез. бум. (Cut paper) для обрезки кончиков.

      • Указание способа обрезки для рулонов
