Tampa do rolo (interna)

O slot de alimentação superior e o slot de alimentação inferior apresentam a mesma estrutura. Neste manual, usamos ilustrações do slot superior.

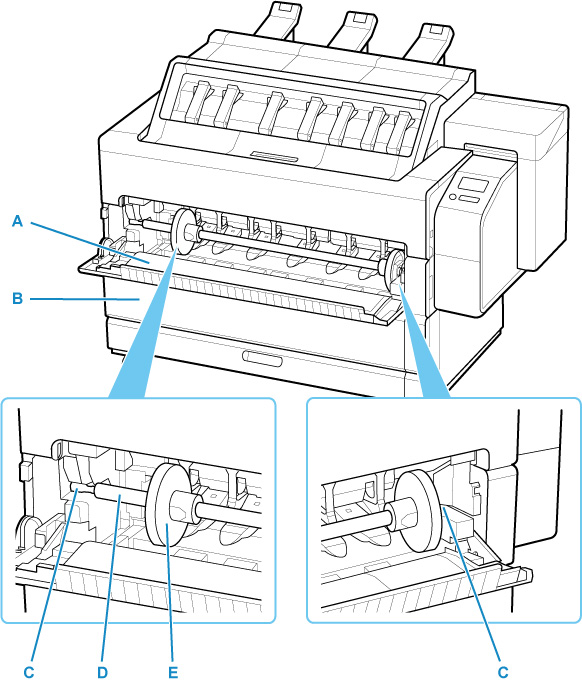

(A) Tampa 1 do rolo

Quando aberta, a tampa pode ser usada como descanso para o suporte do rolo que está sendo carregado.

(B) Tampa 2 do rolo

Quando aberta, a tampa pode ser usada como descanso para o suporte do rolo que está sendo carregado.

(C) Slot do suporte em rolo

Deslize o Suporte de rolo no slot.

(D) Suporte do rolo

Carregue o papel nesse suporte.

• Conjunto do Suporte do Rolo

(E) Fixador do suporte

Fixe o rolo ao Suporte do rolo com essa peça.
