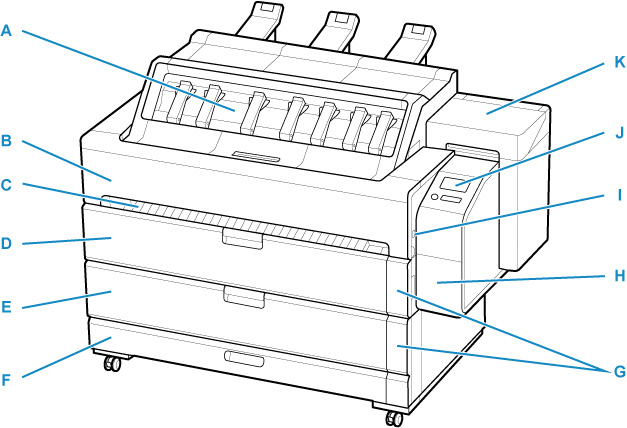

Frente

(A) Bandeja de saída superior

• Bandeja de saída superior

(B) Tampa da unidade de transporte

Abra a tampa para remover o papel atolado do interior da impressora.

• Tampa da unidade de transporte (interna)

(C) Guia de saída frontal

Os documentos impressos configurados para a saída dianteira serão ejetados por aqui.

(D) Tampa 1 do rolo

Abra essa tampa para carregar os rolos no slot de alimentação superior.

• Tampa do rolo (interna)

(E) Tampa 2 do rolo

Abra essa tampa para carregar os rolos no slot de alimentação inferior.

• Tampa do rolo (interna)

(F) Gaveta de acessório

Armazene os manuais da impressora, as ferramentas de montagem e os cartuchos de tinta.

A cesta de documentos sai pela parte dianteira e fica armazenada também na gaveta.

• Gaveta de acessório (cesta)

(G) Indicador de papel em rolo

Exibe o status do papel em rolo carregado em cada um dos rolos.

• Indicador de papel em rolo

(H) Tampa de manutenção

Abra essa tampa para substituir o cartucho de manutenção e operar a alavanca de liberação.

• Tampa de manutenção (interna)

(I) Porta da unidade flash USB

Insira uma unidade flash USB nesta porta.

(J) Painel de controle

Utilize essa tela para operar a impressora e verificar o status da impressora.

• Painel de Controle

(K) Tampa do cartucho de tinta

Abra esta tampa para substituir o cartucho de tinta.

• Tampa do cartucho de tinta (interna)
