Rimozione della carta in rotolo inceppata

In caso di inceppamenti della carta in rotolo, effettuare le seguenti operazioni per rimuoverli.

Nota

• Se la punta della carta in rotolo è bloccata nel carrello, ad esempio quando la carta in rotolo si arriccia notevolmente, è possibile evitare inceppamenti della carta impostando il metodo di taglio della carta in rotolo su Taglio manuale (User cut) e il rilevamento della punta della carta su Non rilevare (Do not detect).

  • Specifica del metodo di taglio per i rotoli

• Se la carta si inceppa spesso, consultare Precauzioni per l'uso della carta.

• Precauzioni per l'uso della carta

Importante

• Non è possibile caricare la carta in rotolo quando il raccoglitore è in uso. Riporre il raccoglitore e chiudere il cassetto accessorio durante il caricamento della carta in rotolo.

  • Utilizzo del raccoglitore sulla parte anteriore della stampante

• Rimuovere i documenti stampati dal vassoio di consegna superiore prima dell'avvio.

  • Rimozione dei documenti stampati dal vassoio di consegna superiore

• Guarda il filmato

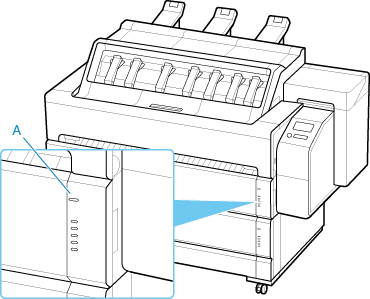

1. Controllare l'indicatore luminoso dell'alimentazione (A) e la corretta alimentazione della carta in rotolo.

   La carta in rotolo nel lato sul quale l'indicatore luminoso dell'alimentazione è acceso è in fase di alimentazione.



2. Aprire il coperchio della cartuccia di manutenzione.



3. Sollevare la leva di rilascio.



4. Aprire il coperchio superiore.



5. Aprire il coperchio interno.



   Importante

   • Non toccare la scala lineare (A), la chiavetta carrello (B) o lo stabilizzatore del tubo d'inchiostro (C). Toccarli potrebbe causare il malfunzionamento.

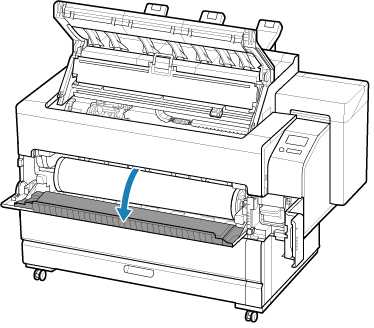

6. Aprire il coperchio rullo dal lato sul quale l'indicatore luminoso dell'alimentazione della carta era acceso.



7. Eseguire le seguenti azioni solo quando la carta esce dall'alto.

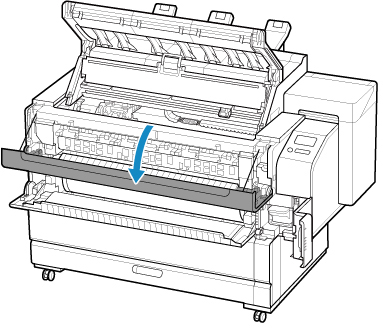

   1. Aprire il coperchio dell'unità di trasporto.

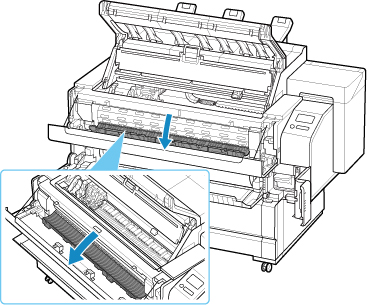

   2. Aprire il coperchio interno dell'unità di trasporto.



8. Se il carrello è estratto, spostarlo verso il bordo sinistro o destro, lontano dalla carta inceppata.

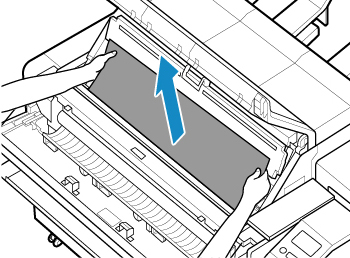

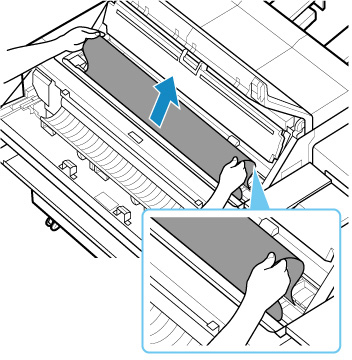

9. Estrarre la carta dall'interno del coperchio interno sul lato superiore.

   Tirare la carta verso l'alto, in modo tale che la parte arricciata passi davanti, lasciando la carta allentata all'interno del coperchio interno.

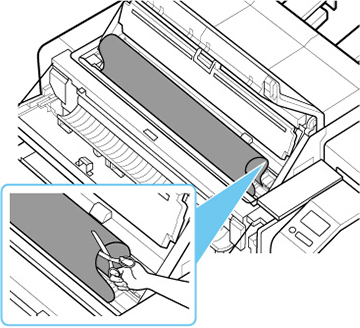

10. Tagliare la carta all'interno del coperchio interno con delle forbici.



    Attenzione

    • Fare attenzione a non ferirsi o graffiare la stampante o il vassoio durante il taglio.

11. Eseguire le seguenti azioni solo quando la carta esce dall'alto.

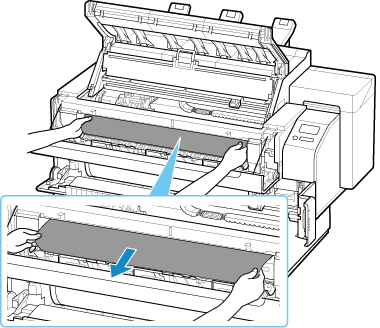

    1. Estrarre la carta inceppata dall'unità di trasporto sul lato anteriore.

       Estrarre la carta dal lato superiore a quello anteriore per allentare l'unità di trasporto.

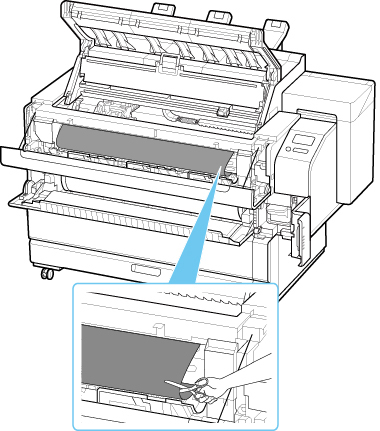

    2. Tagliare la carta nell'unità di trasporto con delle forbici.



       Attenzione

       • Fare attenzione a non ferirsi o graffiare la stampante o il vassoio durante il taglio.

    3. Estrarre la carta dal vassoio di uscita per rimuoverla.

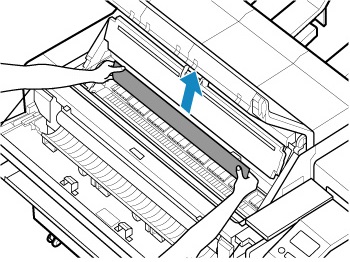

12. Se c'è della carta all'interno del coperchio interno, estrarla dal lato del coperchio interno per rimuoverla.



    Importante

    • Non toccare la scala lineare (A), la chiavetta carrello (B) o lo stabilizzatore del tubo d'inchiostro (C). Toccarli potrebbe causare il malfunzionamento.

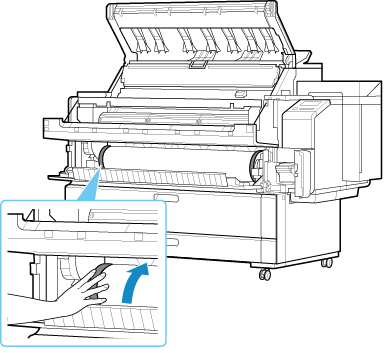

13. Avvolgere la carta in rotolo ruotando la flangia dell'alimentazione carta in rotolo.



14. Chiudere il coperchio interno dell'unità di trasporto, il coperchio dell'unità di trasporto, il coperchio rullo, il coperchio interno e il coperchio superiore.

15. Abbassare la leva di rilascio.

16. Chiudere il coperchio della cartuccia di manutenzione.

    Nota

    • Se si desidera allineare le punte in modo più preciso, selezionare la carta alimentata sul touchscreen, scegliere Aliment./Taglio (Feed/Cut), quindi selezionare Taglia carta (Cut paper) per tagliare le punte.

      • Specifica del metodo di taglio per i rotoli
