Regolazione della distorsione delle righe

Se le righe stampate risultano distorte, eseguire Regol. angolaz. testina di stampa (Print head angle adjustment) per regolare l'angolo della testina di stampa. Regol. angolaz. testina di stampa (Print head angle adjustment) richiede di esaminare una stampa di prova stampata e di regolare l'angolo utilizzando la leva di regolazione dell'angolazione.

Regolare sempre l'angolo della testina di stampa dopo aver sostituito la testina di stampa.

Importante

• Poiché i risultati della regolazione variano a seconda del tipo di carta, utilizzare lo stesso tipo di carta che verrà utilizzata per la stampa.
• Rimuovere i documenti stampati dal vassoio di consegna superiore prima dell'avvio.
• Rimozione dei documenti stampati dal vassoio di consegna superiore

Carta da preparare

Quando si utilizzano i rotoli

Un rotolo inutilizzato largo almeno 254,0 mm (10,00")

Quando si utilizzano fogli

Un foglio di carta inutilizzata almeno di formato A4/Letter

Eseguire la regolazione come indicato di seguito.

1. Caricare la carta.

   • Caricamento di rotoli nella stampante
   • Caricamento di fogli nella stampante

   Importante

   • Assicurarsi sempre che la carta caricata corrisponda al tipo di carta specificato sulla stampante. La regolazione non può essere completata correttamente se la carta caricata non corrisponde alle impostazioni.

2. Fissare il raccoglitore.

   • Utilizzo del raccoglitore sulla parte anteriore della stampante

3. Toccare Manutenzione (Maintenance) sulla schermata HOME.

   • Composizione del menu della schermata Home

   Viene visualizzata la schermata Manutenzione (Maintenance).

4. Toccare Regol. angolaz. testina di stampa (Print head angle adjustment).

   Viene visualizzato un messaggio di conferma.

5. Toccare Sì (Yes).

   Il carrello si muove e sul touchscreen vengono visualizzate le istruzioni per la procedura di regolazione dell'angolazione della testina di stampa.

   Importante

   • Non aprire o chiudere il coperchio finché non vengono visualizzate le istruzioni.

6. Aprire il coperchio superiore.



7. Aprire il coperchio interno.



8. Allineare la leva di regolazione dell'angolazione al quadrato rosso.



   Importante

   • Non toccare la scala lineare (A), la chiavetta carrello (B) o lo stabilizzatore del tubo d'inchiostro (C). Toccarli potrebbe causare il malfunzionamento.



9. Chiudere il coperchio interno.



10. Chiudere il coperchio superiore.



    Viene stampata una pagina di prova per la regolazione.

    Il risultato di stampa viene espulso dalla parte anteriore.

11. Esaminare la pagina di prova per la regolazione. Determinare il gruppo di linee più dritto.

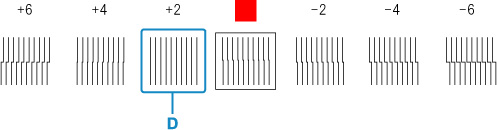

    Esempio 1: Selezionare "+2" nel motivo (D).

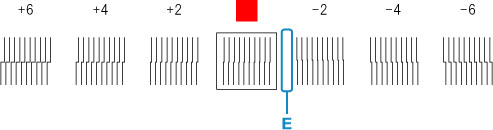

    Esempio 2: Spostare la leva di regolazione dell'angolazione in una posizione tra i numeri o tra il numero e il quadrato (E) dei due set di linee meno disallineate. In questo caso, selezionare -1.

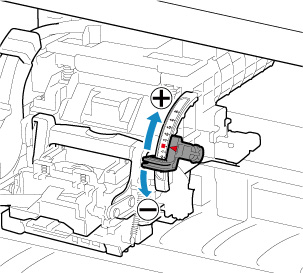

12. Aprire il coperchio superiore e il coperchio interno, spostare la leva di regolazione dell'angolazione per far corrispondere il numero (o quadrato) del gruppo di linee più diritto.



13. Chiudere il coperchio interno e il coperchio superiore.

    La testina di stampa è adesso diritta e la regolazione è completata.

Nota

• Se il problema, ad esempio linee non allineate o irregolarità di colore, non viene risolto dopo la regolazione, eseguire Regol. angolaz. testina di stampa (Print head angle adjustment) e spostare la leva di regolazione dell'angolazione prima o dopo l'ultima posizione. Al termine, eseguire di nuovo Allineamento testina di stampa (Print Head Alignment).
