Caricamento di rotoli nella stampante

Effettuare le seguenti operazioni per caricare i rotoli nella stampante.

Se Attiva (Enable) è selezionato in Alim. automatica carta in rotolo (Roll paper auto feed), la carta in rotolo viene alimentata in modo automatico semplicemente caricandola.

Importante

  • Non è possibile caricare la carta in rotolo quando il raccoglitore è in uso. Riporre il raccoglitore e chiudere il cassetto accessorio durante il caricamento della carta in rotolo.

  • Caricare i rotoli solo quando la stampante è accesa. Se la stampante è spenta quando si carica un rotolo, la carta potrebbe non avanzare correttamente quando si accende la stampante.

  • Prima di caricare un rotolo, verificare che la parte interna del coperchio interno o della guida di uscita anteriore non sia sporca. Se queste aree sono sporche, si consiglia di pulirle prima di eseguire qualsiasi operazione. (Vedere "Pulizia dell'interno del coperchio superiore".). (Vedere "Pulizia delle superfici esterne della stampante".).

  • Se Impost. conservazione carta (Paper retention settings) è impostata su Rilascia (Release), la carta in rotolo non viene alimentata automaticamente.

  • Per informazioni dettagliate sulla carta in rotolo che può essere alimentata automaticamente, vedere "Elenco informazioni carta".

Nota

  • La carta in rotolo può essere caricata sia nell'alimentatore manuale superiore che in quello inferiore. La procedura per caricare la carta in rotolo è la stessa utilizzata per gli alimentatori manuali superiore e inferiore.

    Quella che segue è la procedura per caricare la carta in rotolo nell'alimentatore manuale superiore.

  • Se non è possibile alimentare automaticamente la carta in rotolo, vedere "La carta in rotolo non viene cambiata automaticamente".

Guarda il filmato

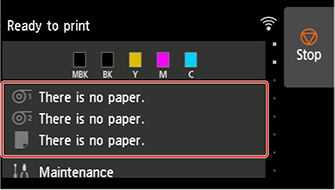

  1. Toccare l'area di visualizzazione delle impostazioni della carta nella schermata Home del touchscreen.

    Nota

    • Toccare il pulsante HOME se la schermata Home non viene visualizzata.

    • Se Attiva (Enable) è selezionato in Alim. automatica carta in rotolo (Roll paper auto feed).

      Procedere al punto 2.

    • Se Disattiva (Disable) è selezionato in Alim. automatica carta in rotolo (Roll paper auto feed).

      1. Toccare l'area .

      2. Toccare Caricare la carta. (Load paper) o Sostituisci carta (Replace paper), controllare il messaggio visualizzato e infine toccare Sì (Yes).

    Nota

    • Durante il caricamento nell'alimentatore manuale inferiore, toccare l'area .

    • Se vengono alimentati un foglio singolo o un altro rotolo, viene visualizzato un messaggio che richiedere di rimuovere prima quelli.

      Dopo aver seguito le istruzioni sullo schermo per rimuovere la carta, ripetere l'operazione.

    • Se la carta in rotolo è caricata ma non alimentata, viene visualizzato un messaggio che chiede se alimentare o meno la carta in rotolo.

      Toccare Sostituisci carta, rimuovere la carta e procedere con il passo successivo.

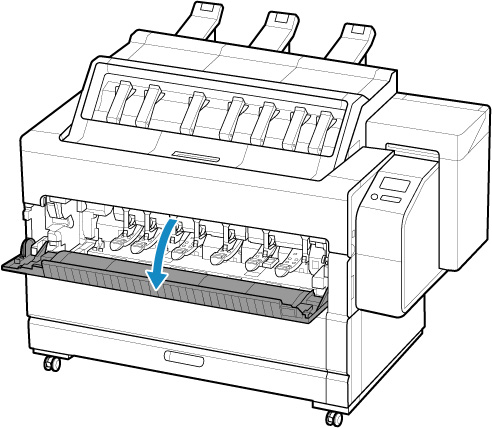

  2. Aprire il Coperchio rullo 1.

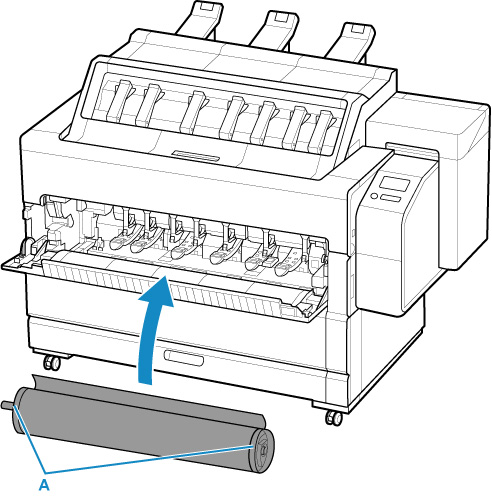

  3. Tenere le flange (A) in modo tale che il supporto per rotolo si trovi a sinistra e posizionare lentamente il supporto per rotolo sul coperchio del rullo aperto.

    Attenzione

    • Quando si posiziona la carta in rotolo, attenzione a non farla cadere facendosi male.

    • Quando si carica la carta in rotolo, non inserirla direttamente nella stampante, ma posizionarla prima sul coperchio del rullo aperto. Altrimenti, il movimento potrebbe recare danni alla zona lombare.

    Importante

    • Prima di caricare la carta in rotolo nella stampante, accertarsi che il supporto per rotolo sia installato nella direzione corretta.

    • Installare il supporto per rotolo assicurandosi che la carta in rotolo non sia caricata nella direzione opposta.

    • Non esercitare una pressione eccessiva sul coperchio del rullo facendo cadere il supporto per rotolo, calpestandolo o sedendovisi sopra.

    Nota

  4. Far scorrere il supporto per rotolo verso destra.

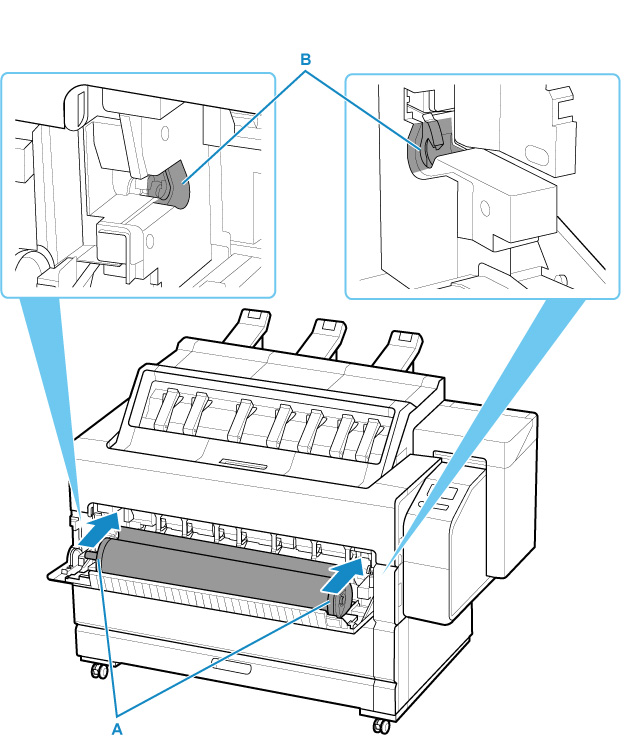

  5. Tenere la parte delle flange (A) e posizionare l'albero del supporto per rotolo in modo da allinearlo con le scanalature di guida destra e sinistra (B) dello slot supporto rotolo.

    6. Attenzione

    • Durante la procedura, fare attenzione a non incastrare le dita tra il supporto per rotolo e la stampante.

    Importante

    • Se il bordo anteriore della carta in rotolo è fissato con nastro adesivo o con una fascetta di carta (per evitare che la carta si srotoli), rimuovere il nastro o la fascetta prima di caricare la carta in rotolo nella stampante.

      Se si carica la carta nella stampante con il bordo anteriore bloccato, solo parte della carta in rotolo viene fatta avanzare fino alla fessura di alimentazione della carta, danneggiando la carta in rotolo.

    • Se il bordo anteriore della carta in rotolo è storto o piegato, potrebbe non essere alimentato correttamente. Tagliare il bordo anteriore della carta in rotolo con le forbici o uno strumento simile e raddrizzarlo.

    • Accertarsi che la carta in rotolo non si sia allentata prima di caricarla.

    • Rimuovere qualsiasi parte non tesa nella carta in rotolo prima di caricarla.

    • Se la carta è arricciata o ondulata, appiattirla prima di caricarla.

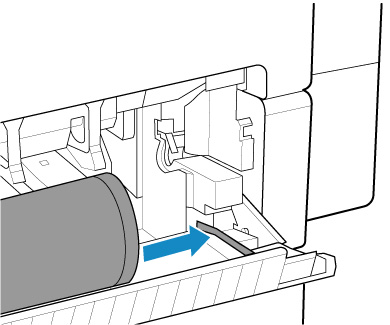

    • Caricare il rotolo in modo che non siano presenti spazi tra il bordo destro della carta e il supporto per rotolo.

    • A seconda della carta, la carta in rotolo potrebbe risultare graffiata durante l'alimentazione e non essere alimentata correttamente. In questo caso, è necessario far avanzare manualmente la carta dopo aver impostato Impost. conservazione carta (Paper retention settings) su Rilascia (Release) sul touchscreen. Sollevare la leva di rilascio, far avanzare la carta in rotolo finché il bordo anteriore non è visibile sul vassoio, abbassare la leva di rilascio e procedere con il passo successivo. Tuttavia, se Impost. conservazione carta (Paper retention settings) è impostato su Rilascia (Release), la commutazione automatica dei rotoli superiore e inferiore non è consentita.

    • Se Attiva (Enable) è selezionato in Alim. automatica carta in rotolo.

      Procedere al punto 6.

    • Se Disattiva (Disable) è selezionato in Alim. automatica carta in rotolo.

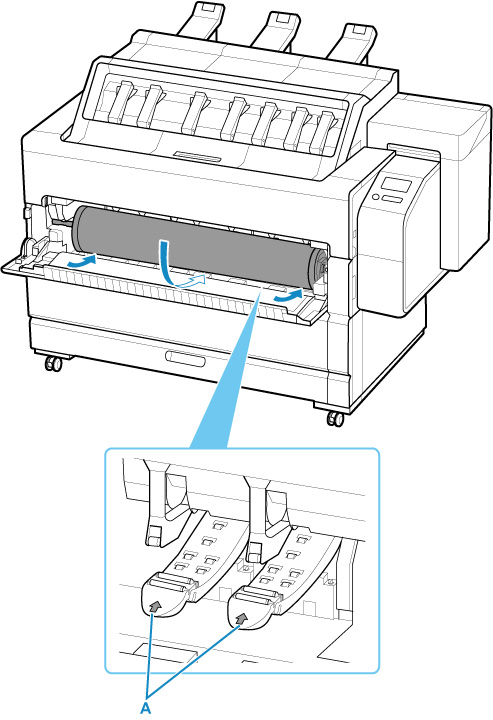

      Estrarre la carta in rotolo in maniera uniforme, inserire il bordo anteriore tra la carta in rotolo e le frecce (A) subito sotto e alimentare la carta in rotolo finché non viene emesso un suono.

      Importante

      • Durante l'alimentazione del bordo anteriore della carta in rotolo, assicurarsi che l'intera larghezza della carta in rotolo venga separata e alimentata dal rotolo. Se la carta in rotolo viene alimentata con parte della carta ancora fissata al rotolo, la carta in rotolo verrà danneggiata.

      • Prestare attenzione a non sporcare la superficie di stampa della carta in rotolo durante l'inserimento nell'alimentatore. Questo potrebbe influire sulla qualità di stampa. Per proteggere la superficie di stampa, si consiglia di indossare guanti puliti di tessuto quando si maneggiano i rotoli.

  6. Chiudere il coperchio rullo 1.

    • Se Attiva (Enable) è selezionato in Alim. automatica carta in rotolo (Roll paper auto feed).

      La carta in rotolo viene alimentata.

    • Se Disattiva (Disable) è selezionato in Alim. automatica carta in rotolo (Roll paper auto feed).

      Toccare Avvia alimen., la carta in rotolo viene alimentata.

    Importante

    • A seconda dell'ambiente circostante, il bordo anteriore della carta in rotolo è bloccato a causa dell'elettricità statica o dell'umidità, quindi la carta in rotolo potrebbe non essere alimentata correttamente. In questo caso, impostare Alim. automatica carta in rotolo (Roll paper auto feed) su Disattiva (Disable), quindi alimentare la carta in rotolo.

    • Se la carta in rotolo non è diritta e centrata, potrebbe non avanzare correttamente. In questo caso, impostare Alim. automatica carta in rotolo (Roll paper auto feed) su Disattiva (Disable) prima dell'alimentazione.

    • Se Alim. automatica carta in rotolo (Roll paper auto feed) è impostato su Attiva (Enable) e si fissa il supporto per rotolo senza carta in rotolo caricata sul supporto per rotolo, il messaggio Preparazionealimentazione carta... (Preparing to feed the paper...) viene visualizzato sul pannello dei comandi. In questo caso, premere il pulsante Stop sul pannello dei comandi per annullare l'alimentazione.

    Una volta avviata l'alimentazione della carta, è necessario effettuare le seguenti operazioni in base all'impostazione Gestisci quant. rotolo rimanente (Manage remaining roll amount), al codice a barre stampato sui rotoli e all'impostazioneMetodo di selezione tipo carta (Media type selection method). (Vedere "Informazioni sulla quantità di carta in rotolo residua").

    • Se si seleziona Disattiva (Disable) o Stima automatica (Auto estimate).

      • Quando si seleziona Manuale (Manual) o Automatico con conferma (Auto with confirmation) in Metodo di selezione tipo carta (Media type selection method).

        Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto. Agire sul touchscreen e selezionare il tipo di supporto da utilizzare.

      • Quando si seleziona Rilevamento automatico (Auto detect) in Metodo di selezione tipo carta (Media type selection method).

        Verrà visualizzato il candidato per il tipo di supporto stimato sul touchscreen. Dopo 5 secondi, viene selezionato il tipo di carta del primo elemento. Se si sceglie un altro candidato, è possibile utilizzare il touchscreen per selezionare il tipo di carta desiderato.

      • Quando si seleziona Usa tipo supporto attuale (Use current media type) in Metodo di selezione tipo carta (Media type selection method).

        Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto. Dopo 5 secondi, il tipo di supporto viene selezionato con il tipo di supporto fisso.

    • Se Codici a barre (Barcodes) è selezionato in Gestisci quant. rotolo rimanente (Manage remaining roll amount) e il codice a barre è stampato.

      Il tipo e la quantità di carta residua vengono rilevati automaticamente in base al codice a barre stampato sul rotolo. Non è necessario specificare il tipo e la lunghezza della carta.

    • Se Codici a barre (Barcodes) è selezionato in Gestisci quant. rotolo rimanente (Manage remaining roll amount) e il codice a barre non è stampato.

      • Quando si seleziona Manuale (Manual) in Metodo di selezione tipo carta (Media type selection method).

        Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto e della lunghezza.Agire sul touchscreen, selezionare il tipo di supporto da utilizzare e specificarne la lunghezza.

      • Quando si seleziona Automatico con conferma (Auto with confirmation) in Metodo di selezione tipo carta (Media type selection method).

        Un menu per selezionare i tipi di supporto candidati stimati e la lunghezza della carta. Interagire con il touchscreen, selezionare il tipo di supporto che si desidera utilizzare e immettere la lunghezza.

      • Quando si seleziona Rilevamento automatico (Auto detect) in Metodo di selezione tipo carta (Media type selection method).

        Un menu per selezionare i tipi di supporto candidati stimati e la lunghezza della carta.Dopo 5 secondi, viene selezionato il tipo di carta del primo elemento. Se si sceglie un altro candidato, è possibile utilizzare il touchscreen per selezionare il tipo di carta desiderato.

      • Quando si seleziona Usa tipo supporto attuale (Use current media type) in Metodo di selezione tipo carta (Media type selection method).

        Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto. Dopo 5 secondi, il tipo di supporto viene selezionato con il tipo di carta fisso.

    Importante

    • Se il bordo del rotolo è increspato o sporco, tagliarlo utilizzando la funzione Taglia carta. (Vedere "Specifica del metodo di taglio per i rotoli").

    • Quando si seleziona il tipo di supporto sul touchscreen, assicurarsi che il tipo di supporto impostato nel driver della stampante e il tipo di supporto caricato nella stampante corrispondano.

    Nota

    • Se è stato selezionato Automatico con conferma (Auto with confirmation) o Rilevamento automatico (Auto detect) inMetodo di selezione tipo carta (Media type selection method), e si sta utilizzando il codice a barre per gestire la carta in rotolo rimanente, il codice a barre viene letto per primo. Se la lettura del codice a barre non riesce, viene rilevato il tipo di supporto dal risultato stimato e viene visualizzato il candidato.

    • Per i dettagli sui tipi di supporto selezionabili, vedere "Elenco informazioni carta".

    • Per migliorare la qualità della stampa, è possibile regolare l'allineamento della testina di stampa in base al tipo di carta da utilizzare per la stampa. (Vedere "Regolazione automatica per il raddrizzamento di linee e colori".)

    • La larghezza della carta in rotolo viene individuata automaticamente dalla stampante quando viene caricata la carta.

      Se si utilizza carta in rotolo in un formato carta definito dall'utente, la lunghezza e la larghezza rilevate e quelle impostate devono corrispondere esattamente e, perciò, anche se si carica la carta in rotolo corretta, il rilevamento potrebbe non riuscire.

      In questo caso, è possibile migliorarlo impostando la larghezza della carta in rotolo da utilizzare in Agg. priorità largh. carta rotolo (Add priority roll paper width).
