Ajustement en cas de déformation des lignes
Si les lignes imprimées sont déformées, exécutez l'option Ajust. angle tête d'impression pour ajuster l'alignement de la tête d'impression. Pour l'Ajust. angle tête d'impression, vous devez examiner un motif de test imprimer et ajuster l'angle en utilisant le levier ajustement angle.
Réglez toujours l’alignement de la tête d’impression après avoir remplacé la tête d'impression.
Important
- Comme les résultats de l'ajustement varient en fonction du type de papier utilisé pour celui-ci, choisissez le même type de papier que celui que vous allez utiliser pour l'impression.
- Retirez tous les documents imprimés du bac de sortie supérieur avant de commencer.
Papier à préparer
- En cas d'utilisation de rouleaux
- Un rouleau inutilisé d'au moins 254,0 mm (10,00 pouces) de large
- En cas d'utilisation de feuilles
- Une feuille de papier inutilisé d'un format d'au moins A4/Lettre
Effectuez le réglage comme suit.
-
Chargez le papier.
Important- Assurez-vous que le papier chargé correspond toujours au type de papier spécifié sur l'imprimante. L'ajustement n'est possible que si le papier chargé correspond aux paramètres.
-
Fixez le panier.
-
Touchez Entretien sur l'écran ACCUEIL.
L'écran Entretien s'affiche.
-
Touchez Ajust. angle tête d'impression.
Un message de confirmation s'affiche.
-
Touchez Oui.
Le chariot se déplace et les instructions relatives à la procédure d'ajustement de la tête d'impression s'affichent sur l'écran tactile.
Important- N'ouvrez pas et ne fermez pas le capot avant que l'instruction ne soit affichée.
-
Ouvrez le capot supérieur.
-
Ouvrez le panneau interne.
-
Alignez le levier ajustement angle avec le carré rouge.
Important-
Ne touchez pas l'échelle linéaire (A), le rail du chariot (B) ou le stabilisateur de tube d'encre (C). Vous risqueriez de causer un dysfonctionnement.
-
-
Fermez le panneau interne.
-
Refermez le capot supérieur.
Un motif de test est imprimé à des fins de réglage.
Le résultat de l'impression peut être récupéré dans la partie avant.
-
Examinez le motif de test pour le réglage. Déterminez l’ensemble de lignes les plus droites.

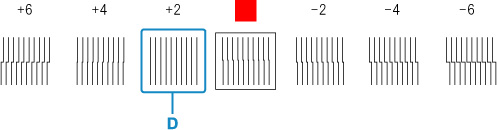

Exemple 1 : Sélectionnez "+2" dans le motif (D).

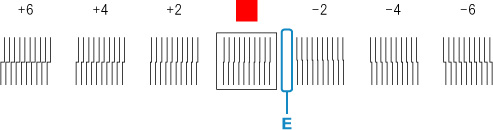

Exemple 2 : Déplacez le levier ajustement angle sur une position comprise entre les numéros ou entre le numéro et le carré (E) qui correspondent aux deux ensembles de lignes les moins déformées. Dans ce cas, sélectionnez -1.
-
Ouvrez le capot supérieur et le panneau interne, déplacez le levier ajustement angle pour le faire correspondre au numéro (ou au carré) de l'ensemble de lignes les plus droites.
-
Fermez le panneau interne et le capot supérieur.
La tête d’impression est désormais droite et l'ajustement est terminé.
Remarque
- Si le problème persiste après cet ajustement (ex. : lignes mal alignées ou une irrégularité des couleurs), exécutez Ajust. angle tête d'impression et déplacez le levier ajustement angle vers l'avant ou vers l'arrière par rapport à sa dernière position. Une fois cela effectué, exécutez Alignement de tête d'impression une nouvelle fois.
