Ajuste de la desalineación de líneas
Si las líneas impresas están desalineadas, ejecute la opción Ajuste ángulo cabezal impresión (Print head angle adjustment) para ajustar el ángulo del cabezal de impresión. Ajuste ángulo cabezal impresión (Print head angle adjustment) requiere que examine el patrón de prueba impreso y ajuste el ángulo mediante la palanca de ajuste de ángulo.
Ajuste siempre el ángulo del cabezal de impresión después de sustituir el cabezal de impresión.
Importante
- Dado que los resultados del ajuste varían dependiendo del tipo de papel utilizado para el ajuste, utilice el mismo tipo de papel que usaría para imprimir.
- Retire los documentos impresos de la bandeja de entrega superior antes de comenzar.
Papel para preparar
- Cuando se utilizan rollos
- Un rollo sin usar de, al menos, 254,0 mm (10,00 pulgadas) de ancho
- Cuando se utilizan hojas
- Una hoja de papel sin usar de tamaño A4/carta, al menos
Realice el ajuste tal y como se indica a continuación.
-
Cargue el papel.
Importante- Asegúrese siempre de que el papel cargado coincida con el tipo de papel especificado en la impresora. El ajuste no se puede llevar a cabo correctamente a menos que el papel cargado coincida con la configuración.
-
Coloque la cesta.
-
Puntee Mantenimiento (Maintenance) en la pantalla de inicio.
Aparecerá la pantalla Mantenimiento (Maintenance).
-
Puntee Ajuste ángulo cabezal impresión (Print head angle adjustment).
Aparece un mensaje de confirmación.
-
Puntee en Sí (Yes).
El carro se mueve y las instrucciones de ajuste del ángulo del cabezal de impresión aparecen en la pantalla táctil.
Importante- No abra ni cierre la cubierta hasta que se muestre la instrucción.
-
Abra la tapa superior.
-
Abra la cubierta interior.
-

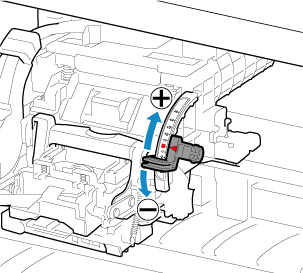

Alinee la palanca de ajuste de ángulo con el cuadrado rojo.
Importante-
No toque la escala lineal (A), el eje del carro (B) ni el estabilizador del tubo de tinta (C). Si los toca podría provocar una avería.
-
-
Cierre la cubierta interior.
-
Cierre la tapa superior.
Se imprime un patrón de prueba para realizar el ajuste.
El resultado de impresión se genera desde la parte frontal.
-
Examine el patrón de prueba para el ajuste. Determine cuál es el conjunto de líneas más rectas.

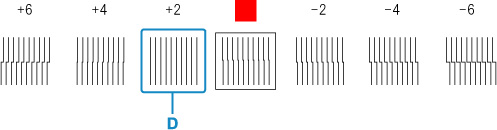

Ejemplo 1: Seleccione "+2" en el patrón (D).

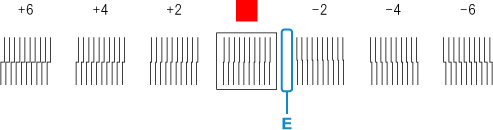

Ejemplo 2: Mueva la palanca de ajuste de ángulo a una posición entre los números o entre el número y el cuadrado (E) de los dos conjuntos de líneas que estén menos desalineadas. En este caso, seleccione -1.
-
Abra la cubierta superior y la cubierta interior, mueva la palanca de ajuste de ángulo hasta que coincida con el número (o cuadrado) del conjunto de líneas más rectas.
-
Cierre la cubierta interior y la cubierta superior.
El cabezal de impresión ya está recto y se ha completado el ajuste.
Nota
- Si algún problema como, por ejemplo, que las líneas salgan desalineadas o que el color no sea uniforme no queda resuelto tras el ajuste, ejecute Ajuste ángulo cabezal impresión (Print head angle adjustment) y mueva la palanca de ajuste de ángulo de la parte frontal o posterior a la última posición. Cuando termine, vuelva a ejecutar Alineación. cabezales impr. (Print Head Alignment).
