Cubierta de rollo (interior)

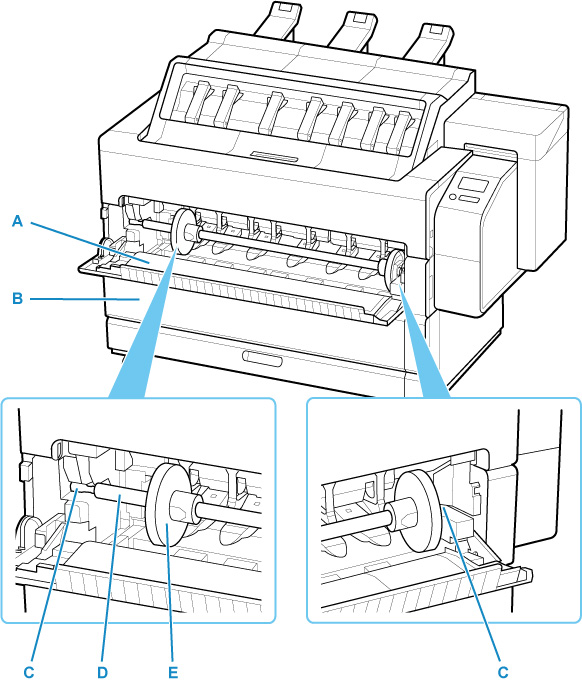

Las ranuras de alimentación superior e inferior tienen la misma estructura. En este manual se utilizan ilustraciones de la parte superior.

(A) Cubierta de rollo 1

Cuando está abierta, la cubierta se puede utilizar como una base de apoyo para el soporte del rollo que se está cargando.

(B) Cubierta de rollo 2

Cuando está abierta, la cubierta se puede utilizar como una base de apoyo para el soporte del rollo que se está cargando.

(C) Ranura del soporte de rollo

Deslice el soporte del rollo en esta ranura.

(D) Soporte del rollo

Cargue el rollo en este soporte.

• Conjunto del soporte del rollo

(E) Tope del soporte

Use esta pieza para fijar el rollo en el soporte del rollo.
