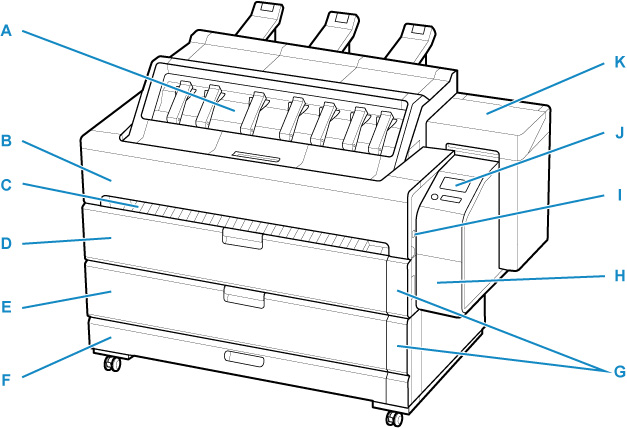

Parte frontal

(A) Bandeja de entrega superior

(B) Tapa de la unidad de transporte

Abra esta tapa para retirar el papel atascado del interior de la impresora.

(C) Guía de salida frontal

Los documentos impresos definidos para su salida desde la parte frontal se generan desde aquí.

(D) Cubierta de rollo 1

Abra esta cubierta para cargar los rollos en la ranura de alimentación superior.

(E) Cubierta de rollo 2

Abra esta cubierta para cargar los rollos en la ranura de alimentación inferior.

(F) Cassette de accesorios

Guarde los manuales de la impresora, las herramientas de montaje y los depósitos de tinta de repuesto.

La cesta para los documentos con salida desde la parte frontal también se guarda en el cassette.

(G) Indicador de rollo de papel

Muestra el estado del rollo de papel cargado en cada rollo.

(H) Tapa de mantenimiento

Abra esta tapa para sustituir el cartucho de mantenimiento y accionar la palanca de liberación.

(I) Puerto de la unidad flash USB

Introduzca una unidad flash USB en este puerto.

(J) Panel de control

Utilice esta pantalla para poner en funcionamiento la impresora y comprobar el estado de la misma.

(K) Cubierta del depósito de tinta

Abra esta cubierta para cambiar el depósito de tinta.
