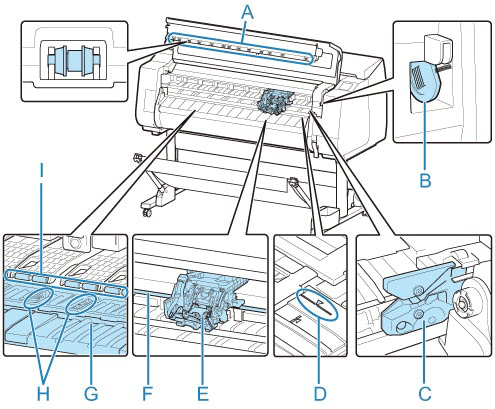

Верхняя крышка (внутренняя часть)

A: Ролик верхней крышки

Предотвращает поднятие бумаги во время ее извлечения.

B: Чистящая щетка

Во время чистки внутри принтера под верхней крышкой воспользуйтесь этой щеткой для удаления бумажной пыли на валике.

C: Нож для обрезки

D: Линия для выравнивания бумаги

Поравняйте бумагу с этой линией во время загрузки.

E: Каретка

Перемещает печатающую головку. Это играет ключевую роль в процессе печати.

F: Вал каретки

Каретка скользит вдоль этого вала.

G: Валик

Печатающая головка перемещается поперек валика для выполнения печати. Вакуумные отверстия на валике удерживают бумагу на месте.

H: Чернильные желобки для печати без полей

Для улавливания чернил за краями бумаги во время печати без полей.

I: Фиксатор бумаги

Этот фиксатор удерживает бумагу во время подачи.

Нож для обрезки

Номер модели: CT-07

Стандартный резак с закругленным лезвием для автоматического отрезания бумаги.

Этот нож для обрезки снабжен деталью для крепления ножа для обрезки во время установки.

Внимание!
