Suporte da impressora

O seguinte suporte pode ser utilizado com a impressora.

  • TX-2200/TX-5220 : Suporte da impressora SD-21

    Os modelos TX-4200, TX-3200, TX-5420 e TX-5320 são fornecidos com o suporte da impressora incluso.

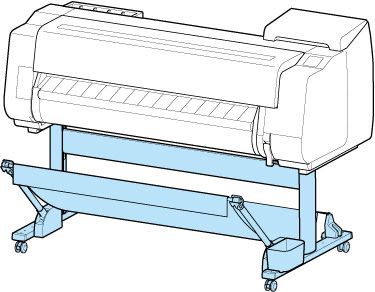

    Ilustração do suporte da impressora e da cesta

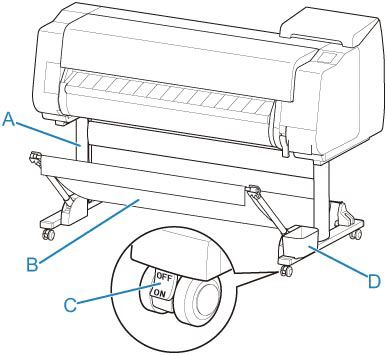

Peças do suporte

Ilustração do suporte da impressora e da cesta
A: Unidade de Suporte
Suporte que segura a impressora. Equipado com rodinhas para facilitar a movimentação da impressora.
B: Cesta

Coleta os documentos impressos ejetados.

C: Bloqueando roda
Os rodízios podem ser bloqueados com segurança. Ao deslocar a impressora, certifique-se de destravar os 4 rodízios. Se for movida enquanto a opção bloqueando roda estiver travada, o piso pode ser arranhado.
D: Bolso acessório
Armazena os acessórios da impressora.

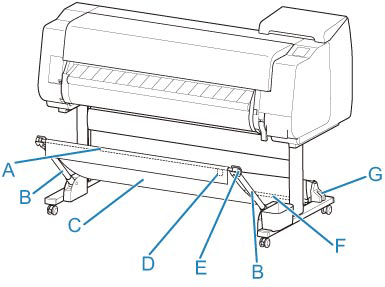

Peças da Cesta

Ilustração do suporte da impressora e da cesta
A: Haste da cesta (lateral da marca)
Fixa a cesta revestida às pontas do braço da cesta.
B: Braço da cesta

Retém a haste da cesta (lateral da marca).

Na alteração do comprimento e do ângulo, a cesta poderá ser adequada a diferentes condições.

C: Tecido da Cesta
Uma bandeja revestida que coleta os documentos ejetados.
D: Marca branca
Marcas que indicam a orientação de fixação da cesta.
E: Botão de retrocesso da cesta
Pressione esse botão ao rebobinar a cesta depois de ter sido enrolada na haste da cesta (lateral da marca).
F: Haste da cesta (lateral do cabo)
Fixa a cesta revestida ao suporte da haste.
G: Suporte da haste
Retém a haste da cesta (lateral do cabo).
