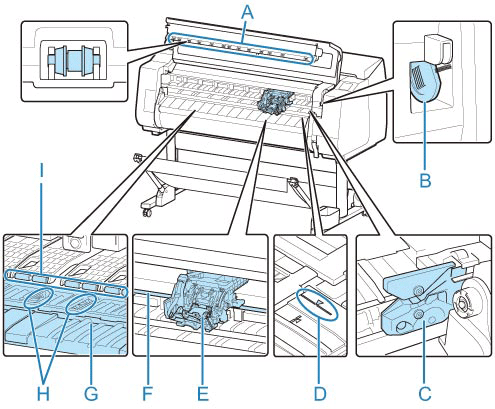

Tampa superior (interna)

A: Rolo da tampa superior

Evita que o papel suba quando ejetado.

B: Escova de limpeza

Ao limpar a parte interna da impressora abaixo da tampa superior, use este pincel para remover poeira de papel da exposição.

C: Lâmina do cortador

D: Linha de alinhamento do papel

Alinhe o papel com essa linha ao carregá-lo.

E: Carro

Move a cabeça de impressão. Exerce uma função importante para a impressão.

F: Eixo do carro

O carro desliza ao longo deste eixo.

G: Rolo pressor

A cabeça de impressão se move pelo rolo pressor para imprimir. Os Orifícios de vácuo no rolo pressor prendem o papel no lugar.

H: Ranhuras de tinta de impressão sem bordas

Essas ranhuras prendem a tinta fora das bordas do papel durante a impressão sem bordas.

I: Retentor de papel

Esse retentor segura o papel conforme ele é alimentado.

Lâmina do cortador

Número do modelo: CT-07

Um cortador de lâmina redonda para cortar automaticamente o papel.

Essa lâmina do cortador contém uma peça para fixar a lâmina do cortador durante a instalação.

Importante
