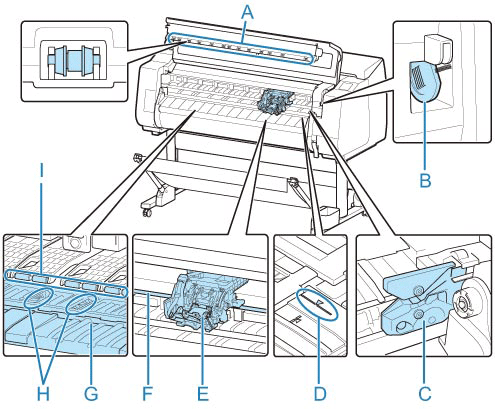

トップカバー内部

A：トップカバーローラー

用紙の浮き上がりを押さえて排紙します。

B：クリーナーブラシ

トップカバー内部を清掃するときに、このブラシでプラテン上の紙粉を掃き取ります。

C：カッターブレード

D：紙合わせライン

用紙をセットするときに、このラインに合わせてセットします。

E：キャリッジ

プリントヘッドを動かします。

F：キャリッジシャフト

この部分をキャリッジが移動します。

G：プラテン

この部分をプリントヘッドが移動し、印刷が行われます。表面には吸引口があり、用紙の浮き上がりを防ぎます。

H：フチなし印刷インク受け溝

フチなし印刷するときに、用紙の外側にはみ出したインクを受けます。

I：用紙押さえ

この部分で用紙を保持しています。

カッターブレード

型番：CT-07

用紙を自動でカットするための丸刃カッターです。

このカッターブレードには、取り付けの際、カッターブレードを固定するための部品が付属しています。

重要
