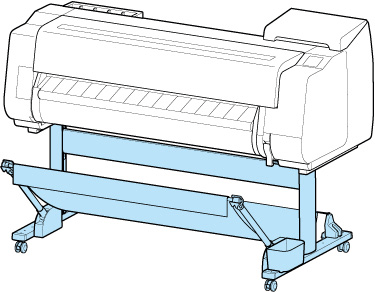

Supporto stampante
Il seguente supporto può essere utilizzato con la stampante.
-
TX-2200 / TX-5220 : Supporto stampante SD-21
I modelli TX-4200, TX-3200, TX-5420 e TX-5320 vengono forniti con il supporto stampante incluso.

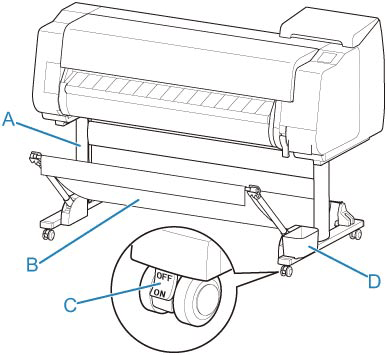

Componenti del supporto
- A: Unità di supporto
- Supporto su cui viene poggiata la stampante. È dotato di rotelle per agevolare lo spostamento della stampante.
- B: Raccoglitore
-
Raccoglie i documenti stampati espulsi.
- C: Rotella con blocco
- Le rotelle possono essere bloccate in modo saldamente. Quando si sposta la stampante, accertarsi di sbloccare le 4 rotelle. Se si effettua lo spostamento con le rotelle con blocco bloccate, il pavimento potrebbe graffiarsi.
- D: Tasca accessori
- Conserva gli accessori della stampante.

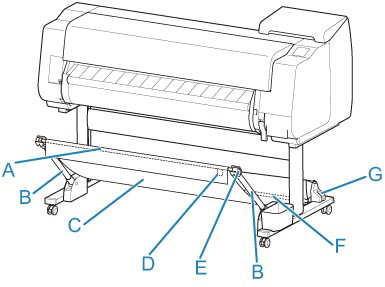

Componenti del raccoglitore
- A: Asta del raccoglitore (lato dell'etichetta)
- Fissa il raccoglitore in tessuto alle punte del braccio del raccoglitore.
- B: Braccio del raccoglitore
-
Trattiene l'asta del raccoglitore (lato dell'etichetta).
Cambiando la lunghezza e l'angolazione è possibile rendere il raccoglitore idoneo a svariate condizioni.
- C: Tessuto del raccoglitore
- Contenitore in tessuto in cui vengono raccolti i documenti espulsi.
- D: Etichetta bianca
- Simboli che indicano la direzione di attacco del raccoglitore.
- E: Pulsante riavvolgi raccoglitore
- Premere questo pulsante in fase di riavvolgimento del raccoglitore, dopo che è stato avvolto sull'asta del raccoglitore (lato dell'etichetta).
- F: Asta del raccoglitore (lato del cavo)
- Fissa il raccoglitore in tessuto al supporto dell'asta.
- G: Supporto dell'asta
- Trattiene l'asta del raccoglitore (lato del cavo).
Nota
-
Per i dettagli sull'uso del raccoglitore, vedere "Uso del raccoglitore sul supporto stampante" e "Conservazione del raccoglitore sul supporto stampante."
