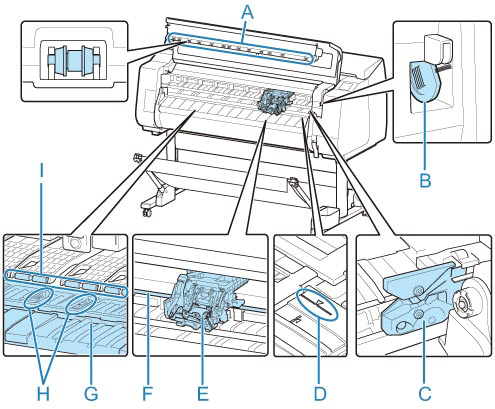

Coperchio superiore (parte interna)

A: Rullo del coperchio superiore

Impedisce il sollevamento della carta durante l'espulsione.

B: Spazzolino

Durante la pulizia interna della stampante sotto il coperchio superiore, utilizzare questo spazzolino per rimuovere la polvere di carta dal vassoio.

C: Lama di taglio

D: Linea allineamento carta

Linea a cui allineare la carta durante il caricamento.

E: Carrello

Sposta la testina di stampa. Svolge un ruolo chiave nella stampa.

F: Chiavetta carrello

Albero su cui scorre il carrello.

G: Vassoio

La testina di stampa si sposta sul vassoio durante la stampa. Dei fori di aspirazione sul vassoio tengono ferma la carta.

H: Scanalature inchiostro per la stampa senza bordo

Scanalature in cui viene raccolto l'inchiostro esterno ai bordi della carta durante la stampa senza bordo.

I: Alloggiamento carta

Tiene ferma la carta quando viene alimentata.

Lama di taglio

Numero modello: CT-07

Taglierina a lama arrotondata utilizzata per il taglio automatico della carta.

Questa lama di taglio viene fornita con un componente per fissare la lama di taglio durante l'installazione.

Importante
