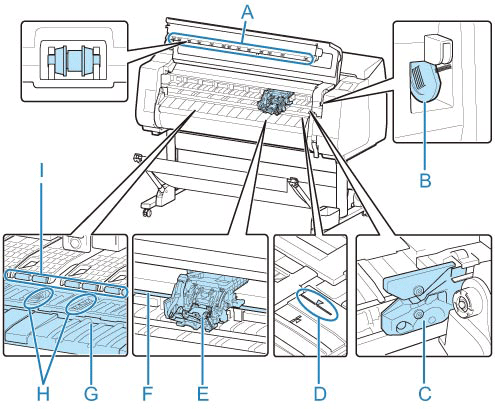

Capot supérieur (Intérieur)

A: Rouleau du couvercle supérieur

Empêche le papier de gondoler quand il est éjecté.

B: Brosse de nettoyage

Lors du nettoyage de l'intérieur de l'imprimante sous le capot supérieur, utilisez cette brosse pour balayer la poussière de papier sur le plateau.

C: Lame de découpe

D: Ligne d'alignement du papier

Lors du chargement du papier, alignez-le avec cette ligne.

E: Chariot

Déplace la tête d'impression. Joue un rôle essentiel dans l'impression.

F: Rail du chariot

Le Chariot coulisse le long de cet arbre.

G: Plateau

La tête d'impression coulisse le long du plateau pendant l'impression. Les creux d'aspiration du plateau maintiennent le papier en place.

H: Retenues d'encre pour impression sans marge

Permet de récupérer l'encre qui coule hors des bords du papier pendant l'impression à bord perdu.

I: Repose-papier

Ce dispositif de retenue maintient le papier au fur et à mesure de l'alimentation.

Lame de découpe

Numéro de modèle : CT-07

Coupe-papier à lame arrondie qui permet une coupe automatique du papier.

Cette lame de découpe est équipée d'un dispositif de sécurité servant à protéger la lame de découpe lors de l'installation.

Important
