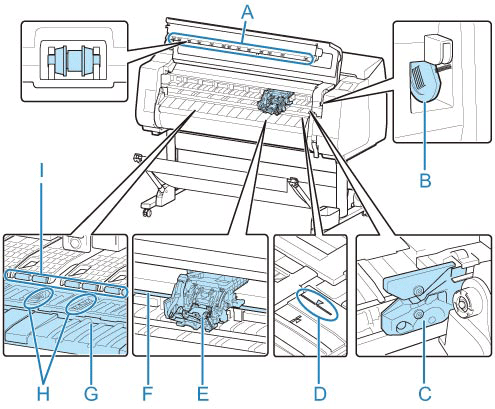

Cubierta superior (interior)

A: Rodillo de la cubierta superior

Impide que el papel se levante cuando se expulsa.

B: Cepillo de limpieza

Cuando limpie el interior de la impresora debajo de la cubierta superior, use este cepillo para quitar el polvo de papel de la placa.

C: Cuchilla

D: Línea de alineación del papel

Alinee el papel con esta línea al cargarlo.

E: Carro

Mueve el cabezal de impresión. Tiene una función clave en la impresión.

F: Eje del carro

El carro se mueve a lo largo de este eje.

G: Placa

El cabezal de impresión se desplaza a lo largo de la placa para imprimir. Los orificios de succión de la placa mantienen el papel fijo en su sitio.

H: Surcos de tinta de impresión sin bordes

Para recoger la tinta que quede fuera de los bordes del papel durante la impresión sin bordes.

I: Sujeción de papel

Este tope sujeta el papel a medida que este se alimenta.

Cuchilla

Número de modelo: CT-07

Un cortador de hoja redondeada para cortar el papel de forma automática.

Esta cuchilla incluye una pieza para proteger la cuchilla durante la instalación.
