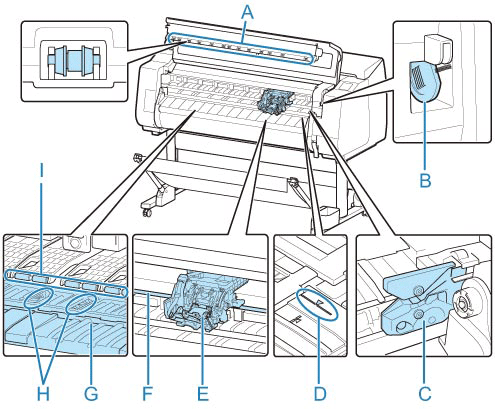

Obere Abdeckung (innen)

A: Rollen der oberen Abdeckung

Verhindert, dass Papier bei der Ausgabe angehoben wird.

B: Reinigungspinsel

Verwenden Sie diesen Pinsel bei der Innenreinigung des Druckers unterhalb der obere Abdeckung zum Entfernen von Papierstaub auf der Walze.

C: Schneidmesser

D: Medienführung

Richten Sie Papier anhand dieser Linie beim Einlegen aus.

E: Schlitten

Bewegt den Druckkopf. Spielt beim Drucken eine wichtige Rolle.

F: Schlittenschiene

Der Schlitten bewegt sich entlang dieser Führung.

G: Walze

Der Druckkopf bewegt sich während des Drucks über die Walze. Vakuumlöcher auf der Walze halten das Papier in Position.

H: Auffangnuten der Tinte beim randlosen Druck

Dienen beim randlosen Druck zum Auffangen der Tinte außerhalb des Papierrands.

I: Papierhaltevorrichtung

Diese Haltevorrichtung hält das Papier während der Zufuhr.

Schneidmesser

Artikelnummer: CT-07

Ein Schneidwerk mit runder Klinge dient zum automatischen Zuschneiden von Papier.

Dieses Schneidmesser wird mit einer Komponente geliefert, mit der das Schneidmesser beim Einsetzen gesichert wird.

Wichtig
