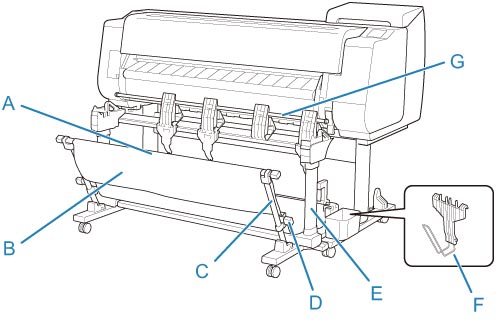

Компоненты укладчика

(A) Стержень (фиксированный)

Переместите вперед или назад для изменения положения приемника бумаги.

(B) Корзина

Тканевый лоток, поддерживающий извлеченные документы.

(C) Ручка

При использовании приемника бумаги с положением 1 присоедините стержень (регулируемый) к нижней части ручки.

• Примеры конфигурации укладчика

(D) Стержень (регулируемый)

Изменение положения приемника бумаги путем перемещения стержня (регулируемого) к нижней части ручки или к верхней части подставки.

(E) Подставка

Подставка, поддерживающая приемник бумаги. Оснащена роликами для облегчения перемещения принтера.

При использовании приемника бумаги с положением 2, 3 или 4 прикрепите стержень (регулируемый) к верхней части подставки.

• Примеры конфигурации укладчика

(F) Ограничитель бумаги

При использовании укладчика в положении 3 прикрепите ограничитель бумаги к низу второй части справа от заслонки.

Храните неиспользуемый ограничитель бумаги в отделении для аксессуаров на подставке.

(G) Заслонка

Изменение положения приемника бумаги путем установки заслонки по вертикали или по горизонтали.
