Примеры конфигурации укладчика

Положение приемника бумаги можно изменить в зависимости от размера отпечатанных материалов.

Внимание!

  • В зависимости от типов бумаги укладка может быть невозможна в положениях 2, 3 или 4. В этом случае используйте положение 1.

  • В зависимости от модели принтера размер бумаги может не поддерживаться.

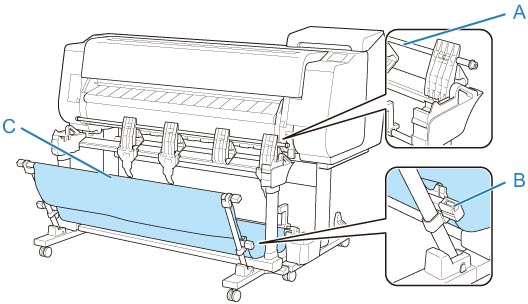

Хранение отпечатанных материалов (Положение 1)

Потяните стержень (фиксированный) (C) вниз на себя. Установите стержень (регулируемый) в паз (B) в нижней части ручки, а затем установите заслонку (A) вертикально, чтобы установить приемник бумаги в положение 1.

Укладка отпечатанных материалов ARCH E или A0 в книжной ориентации (Положение 2)

  • Поддерживаемый размер бумаги

    • 36"x48" (ARCH E) 914,4 x 1219,2 мм (36,00 x 48,00 дюймов)
    • A0 841,0 x 1189,0 мм (33,11 x 46,81 дюйма)

Установите стержень (регулируемый) в паз (B) в верхней части подставки, а затем опустите стержень (фиксированный) (C) к принтеру. Затем установите заслонку (A) вертикально, чтобы установить приемник бумаги в положение 2.

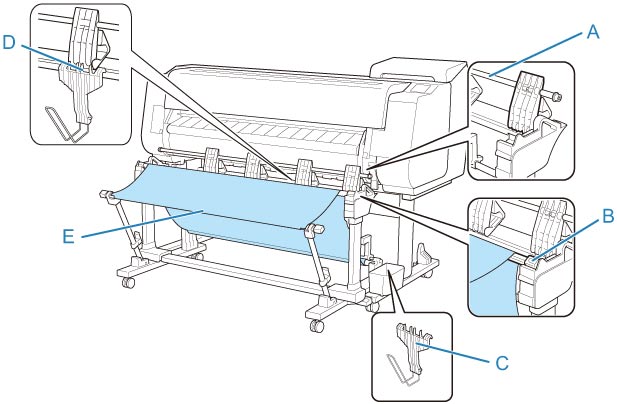

Укладка отпечатанных материалов ARCH D или A1 в книжной ориентации (Положение 3)

  • Поддерживаемый размер бумаги

    • 24"x36" (ARCH D) 609,6 x 914,4 мм (24,00 x 36,00 дюймов)
    • A1 594,0 x 841,0 мм (23,39 x 33,11 дюйма)

Потяните стержень (фиксированный) (E) вниз на себя. Установите стержень (регулируемый) в паз (B) в верхней части подставки, а затем установите заслонку (A) вертикально, чтобы установить приемник бумаги в положение 3. Затем установите ограничитель бумаги (C), хранящийся в отделении для аксессуаров на подставке внизу второй части (D) справа от заслонки.

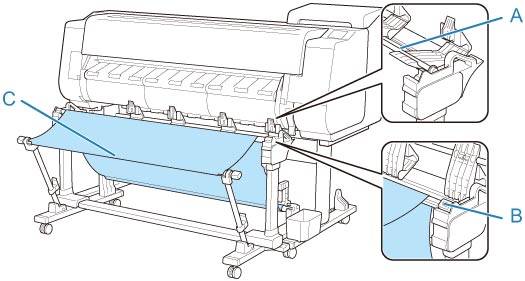

Укладка отпечатанных материалов ARCH D, ARCH C, A1 или A2 в альбомной ориентации (Положение 4)

  • Поддерживаемый размер бумаги

    • 24"x36" (ARCH D) 609,6 x 914,4 мм (24,00 x 36,00 дюймов)
    • 18"x24" (ARCH C) 457,2 x 609,6 мм (18,00 x 24,00 дюйма)
    • A1 594,0 x 841,0 мм (23,39 x 33,11 дюйма)
    • A2 420,0 x 594,0 мм (16,54 x 23,39 дюйма)

Потяните стержень (фиксированный) (C) вниз на себя. Установите стержень (регулируемый) в паз (B) в верхней части подставки, а затем установите заслонку (A) горизонтально, чтобы установить приемник бумаги в положение 4.
