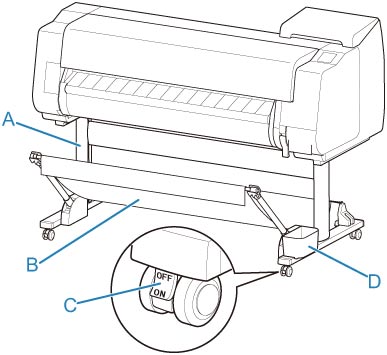

Componenti del supporto
- (A) Unità di supporto
- Supporto su cui viene poggiata la stampante. È dotato di rotelle per agevolare lo spostamento della stampante.
- (B) Raccoglitore
-
Raccoglie i documenti stampati espulsi. (Vedere "Componenti del raccoglitore.")
- (C) Rotella con blocco
-
Una rotella con blocco che, quando il blocco è in posizione ON, blocca la stampante.
Quando si sposta il supporto, assicurarsi di portare in posizione OFF il fermo della rotella con blocco affinché sia sbloccata.
Se si effettua lo spostamento con la rotella con blocco bloccata, il pavimento potrebbe graffiarsi.
- (D) Tasca accessori
- Conservare i manuali della stampante, gli strumenti di montaggio e altri elementi in questa tasca.

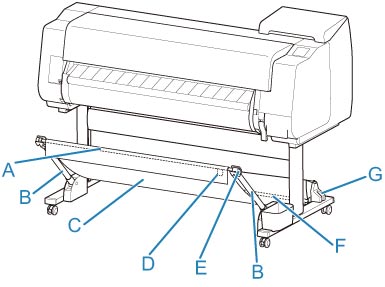

Componenti del raccoglitore
- (A) Asta del raccoglitore (lato dell'etichetta)
- Fissa il raccoglitore in tessuto alle punte del braccio del raccoglitore.
- (B) Braccio del raccoglitore
-
Trattiene l'asta del raccoglitore (lato dell'etichetta).
Cambiando la lunghezza e l'angolazione è possibile rendere il raccoglitore idoneo a svariate condizioni.
- (C) Raccoglitore
- Contenitore in tessuto in cui vengono raccolti i documenti espulsi.
- (D) Etichetta bianca
- Simboli che indicano la direzione di attacco del raccoglitore.
- (E) Pulsante riavvolgi raccoglitore
- Premere questo pulsante in fase di riavvolgimento del raccoglitore, dopo che è stato avvolto sull'asta del raccoglitore (lato dell'etichetta).
- (F) Asta del raccoglitore (lato del cavo)
- Fissa il raccoglitore in tessuto al supporto dell'asta.
- (G) Supporto dell'asta
- Trattiene l'asta del raccoglitore (lato del cavo).
Per le istruzioni d'uso del raccoglitore, vedere "Utilizzo del raccoglitore" ed "Esempio di configurazioni raccoglitore". Se non si utilizza il raccoglitore, è possibile abbassarlo e riporlo a lato del supporto. (Vedere "Conservazione del raccoglitore").
