ภาพด้านหน้า

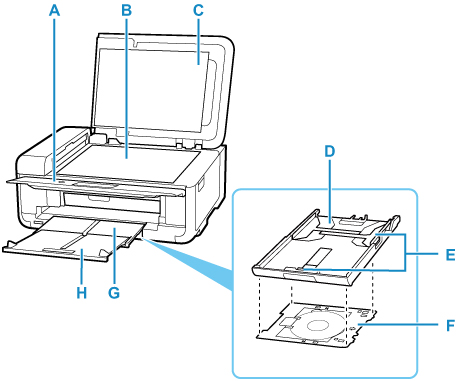

A: แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม

• แผงการทำงาน

B: แท่นวาง

ป้อนต้นฉบับในที่นี่

C: ฝาครอบเอกสาร

เปิดเพื่อวางต้นฉบับไว้บนแท่นวาง

D: กลักกระดาษ

ป้อนกระดาษธรรมดาขนาด A4, B5, A5 หรือ Letter ไว้ในกลักกระดาษ และเสียบเข้าในเครื่องพิมพ์

• การป้อนกระดาษในกลักกระดาษ

E: แถบกำหนดแนวกระดาษ

ให้จัดด้วยด้านขวา/ด้านซ้าย/ด้านหน้าของชุดกระดาษ

F: เทรย์อเนกประสงค์

ใช้เมื่อทำการพิมพ์ลงบนดิสก์ที่พิมพ์ได้

G: เทรย์ออกกระดาษ

กระดาษที่พิมพ์ถูกจ่ายออกมา ดึงออกก่อนการพิมพ์

H: สิ่งค้ำออกกระดาษ

ขยายเพื่อรองรับกระดาษที่ออกมา

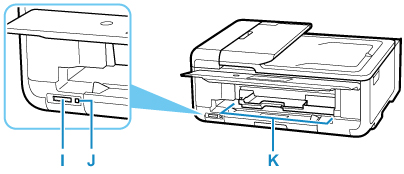

I: ช่องการ์ด

เสียบการ์ดหน่วยความจำ

• ก่อนการเสียบการ์ดหน่วยความจำ

J: สัญญาณไฟ เข้าถึง(Access)

ไฟจะติดสว่างหรือกะพริบเพื่อระบุสถานะการ์ดหน่วยความจำ

• การเสียบการ์ดหน่วยความจำ

K: แถบกำหนดแนวเทรย์อเนกประสงค์

จัดวางเทรย์อเนกประสงค์ที่นี่

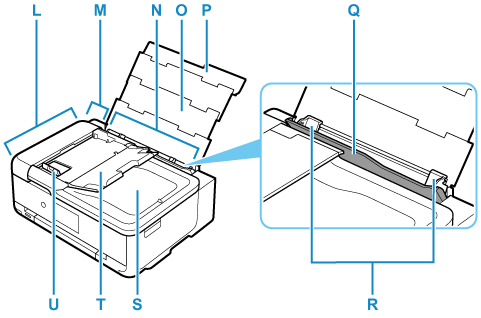

L: ADF (ตัวป้อนเอกสารอัตโนมัติ)

ป้อนเอกสารในที่นี่ เอกสารที่ป้อนลงในเทรย์เอกสารจะถูกสแกนทีละแผ่นโดยอัตโนมัติ

• การป้อนเอกสารลงใน ADF (ตัวป้อนเอกสารอัตโนมัติ)

M: ฝาครอบตัวป้อนเอกสาร

เปิดเมื่อต้องการดึงเอกสารที่ติดออก

N: เทรย์ด้านหลัง

ป้อนกระดาษที่นี่ สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ

• การป้อนกระดาษในเทรย์ด้านหลัง
• การป้อนซองจดหมายในเทรย์ด้านหลัง

O: ฐานรองกระดาษ

ทำให้ยืดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

P: ฝาครอบเทรย์ด้านหลัง

เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

Q: ฝาครอบช่องป้อนกระดาษ

ป้องกันสิ่งใดๆ ตกลงไปในช่องป้อนกระดาษ

เปิดเพื่อเลื่อนแถบกำหนดแนวกระดาษ และปิดก่อนการพิมพ์

R: แถบกำหนดแนวกระดาษ

ให้จัดทั้งสองด้านของชุดกระดาษ

S: ช่องออกเอกสาร

เอกสารสแกนจาก ADF จะออกมาทางนี้

T: เทรย์เอกสาร

เปิดเพื่อป้อนกระดาษลงใน ADF คุณสามารถใส่เอกสารที่มีขนาดและความหนาเท่ากันได้สองแผ่นขึ้นไป ใส่เอกสารโดยให้ด้านที่ต้องการสแกนหงายขึ้นด้านบน

U: แถบกำหนดแนวเอกสาร

ปรับแถบนี้ให้ตรงกับความกว้างของเอกสารใน ADF
