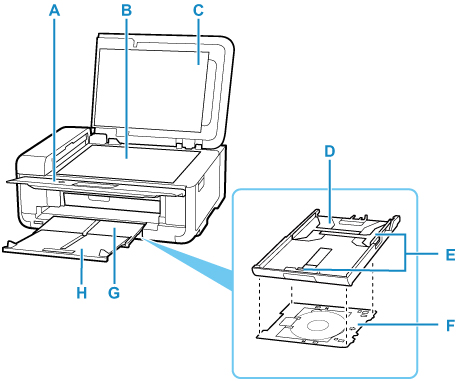

Widok z przodu
- A: Panel operacyjny
-
Umożliwia zmianę ustawień i obsługę drukarki.
- B: Płyta
- Załaduj tu oryginał.
- C: Pokrywa dokumentów
- Otwórz w celu załadowania oryginału na płytę.
- D: Kaseta
-
Załaduj do kasety zwykły papier formatu A4, B5, A5 lub Letter i włóż ją do drukarki.
- E: Prowadnice papieru
- Należy wyrównać je z krawędziami stosu papieru (prawą, lewą i przednią).
- F: Podajnik wielofunkcyjny
- Należy z niego korzystać w przypadku drukowania na dyskach do nadrukowania.
- G: Taca wyprowadzania papieru
- Tutaj są wysuwane wydruki. Należy ją wyciągnąć przed rozpoczęciem drukowania.
- H: Podpórka wyprowadzania papieru
- Należy ją rozkładać, aby podpierać wysunięty papier.

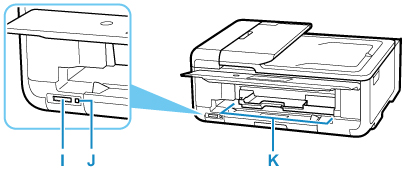

- I: Gniazdo na kartę
-
Włóż kartę pamięci.
- J: Kontrolka Dostęp (Access)
-
Świeci lub miga, wskazując stan karty pamięci.
- K: Prowadnica podajnika wielofunkcyjnego
- Tutaj umieść zasobnik wielofunkcyjny.

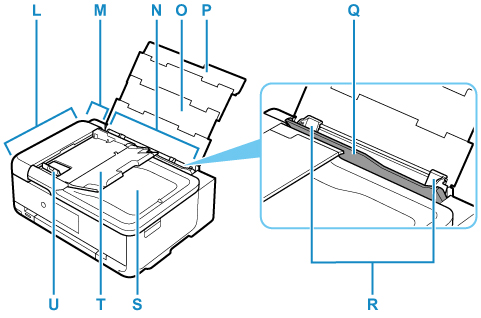

- L: ADF (Automatyczny podajnik dokumentów)
-
Załaduj tu dokument. Dokumenty załadowane do tacy dokumentów są skanowane automatycznie, po jednym arkuszu.
- M: Pokrywa podajnika dokumentów
- Należy ją otworzyć w celu usunięcia zakleszczonych dokumentów.
- N: Tylna taca
-
Tutaj należy ładować papier. Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- O: Podpórka papieru
- Należy ją wysunąć w celu załadowania papieru na tylną tacę.
- P: Pokrywa tylnej tacy
- Należy ją otworzyć w celu załadowania papieru na tylną tacę.
- Q: Pokrywa otworu podajnika
-
Zabezpiecza przed wpadnięciem jakichkolwiek przedmiotów do otworu podajnika.
Należy ją otworzyć w celu przesunięcia prowadnic papieru i zamknąć przed rozpoczęciem drukowania.
- R: Prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- S: Otwór wyjściowy dokumentu
- Dostarczane są tu dokumenty skanowane z ADF.
- T: Taca dokumentów
- Należy ją otworzyć w celu załadowania dokumentu do ADF. Można załadować wiele arkuszy o tej samej wielkości i grubości. Dokument należy załadować stroną do zeskanowania skierowaną do góry.
- U: Prowadnica dokumentów
- Ustaw tę prowadnicę odpowiednio do szerokości dokumentu znajdującego się w urządzeniu ADF.
