ภาพด้านหน้า
- A: ฝาครอบเอกสาร
- เปิดเพื่อวางต้นฉบับไว้บนแท่นวาง
- B: แท่นวาง
- วางต้นฉบับลงบนแท่นวาง เมื่อทำการเปลี่ยนตลับหมึก ให้ยกชุดเครื่องสแกนเนอร์ที่มีกระจกแท่นวางขึ้นเพื่อเปิด
- C: แผงการทำงาน
-
ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม
หมายเหตุ
-
แผงการทำงานถูกดันเปิดโดยเทรย์ออกกระดาษเมื่อเริ่มการพิมพ์
-
แผงการทำงานจะไม่ปิดอัตโนมัติหากต้องการปิดแผงการทำงาน ให้ค่อยๆ ดันแผงการทำงานไปทางตัวเครื่องหลัก
- D: เทรย์ด้านหลัง
-
สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ
- E: แถบกำหนดแนวกระดาษ
- ให้จัดทั้งสองด้านของชุดกระดาษ
- F: ฝาครอบเทรย์ด้านหลัง
- เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง
- G: ฐานรองกระดาษ
- ทำให้ยืดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง
- H: ฝาครอบช่องป้อนกระดาษ
-
ป้องกันไม่ให้สิ่งใดตกลงไปในช่องป้อนกระดาษ
เปิดเพื่อเลื่อนแถบกำหนดแนวกระดาษ และปิดก่อนการพิมพ์
- I: เทรย์ออกกระดาษ
- กระดาษที่พิมพ์ถูกจ่ายออกมา ดึงออกก่อนการพิมพ์
- J: สิ่งค้ำออกกระดาษ
- เปิดเพื่อรองรับกระดาษที่ออกมา

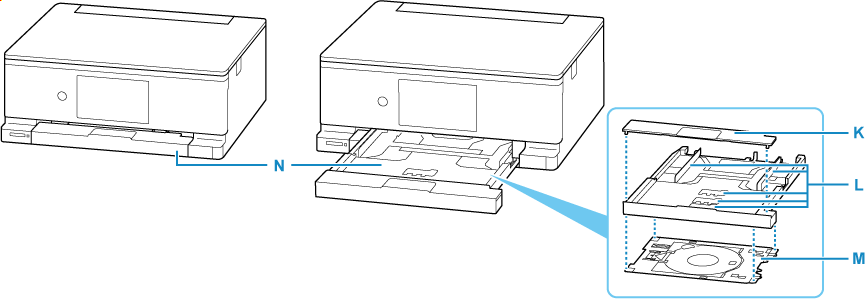

- K: ฝาครอบกลักกระดาษ
- ถอดเพื่อป้อนกระดาษลงในกลักกระดาษ
- L: แถบกำหนดแนวกระดาษ
- ให้จัดด้วยด้านขวา/ด้านซ้าย/ด้านหน้าของชุดกระดาษ
- M: เทรย์อเนกประสงค์
-
ใช้เมื่อทำการพิมพ์ลงบนดิสก์ที่พิมพ์ได้ เป็นต้น จัดเก็บไว้ด้านหลังกลักกระดาษเมื่อไม่ได้ใช้งาน
- N: กลักกระดาษ
-
ป้อนกระดาษธรรมดาขนาด A4, B5, A5 หรือ Letter ลงในกลักกระดาษ และใส่เข้าไปในเครื่องพิมพ์
- O: สัญญาณไฟ เข้าถึง(Access)
-
ไฟจะติดสว่างหรือกะพริบเพื่อระบุสถานะการ์ดหน่วยความจำ
- P: ช่องการ์ด
-
เสียบการ์ดหน่วยความจำ
