Allineamento manuale della testina di stampa

Nota

• Per ulteriori informazioni sull'allineamento automatico della testina di stampa, vedere Allineamento della posizione della Testina di stampa.

Materiale necessario: tre fogli di carta comune in formato A4 o Letter

1. Controllare che la stampante sia accesa.

2. Caricare tre fogli di carta comune in formato A4 o Letter nel cassetto.

   • Caricamento della carta nel cassetto

3. Selezionare (Impostazione) nella schermata HOME.

   • Utilizzo del Pannello dei comandi

   Viene visualizzata la schermata Menu Impostazione (Setup menu).

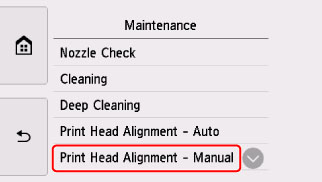

4. Selezionare Manutenzione (Maintenance).

   Viene visualizzata la schermata Manutenzione (Maintenance).

5. Selezionare Allin. test. di stampa - Manuale (Print Head Alignment - Manual).



   Viene visualizzata la schermata di conferma.

   Nota

   • Per stampare e verificare i valori correnti di allineamento della posizione della testina, selezionare Stampa valore allineam. testina (Print the head alignment value).

6. Controllare il messaggio e selezionare Sì (Yes).

   Il pannello dei comandi viene aperto e il vassoio di uscita della carta viene estratto automaticamente.

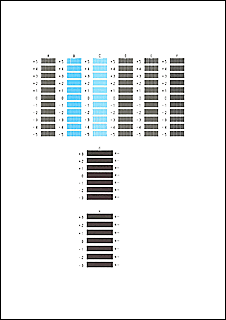

   Verrà stampato il foglio con il motivo di allineamento della testina di stampa.

7. Quando viene visualizzato I motivi sono stati stampati correttamente? (Did the patterns print correctly?), assicurarsi che il motivo sia stato stampato correttamente e in questo caso, selezionare Sì (Yes).

8. Controllare il messaggio e selezionare Avanti (Next).

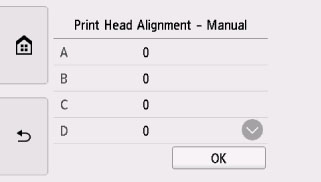

   Viene visualizzata la schermata di immissione dei valori di allineamento della posizione della testina.



9. Esaminare i primi motivi e toccare A. Nella colonna A, trovare il motivo in cui le striature sono meno evidenti e selezionare il numero di tale motivo.



   Nota

   • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le striature verticali sono meno evidenti.

     Striature verticali tenui



     Striature verticali evidenti



   • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le striature orizzontali sono meno evidenti.

     Striature orizzontali tenui



     Striature orizzontali evidenti



10. Ripetere questa procedura finché non stati immessi i numeri dei motivi delle colonne da B ad H, quindi selezionare OK.

11. Controllare il messaggio e selezionare OK.

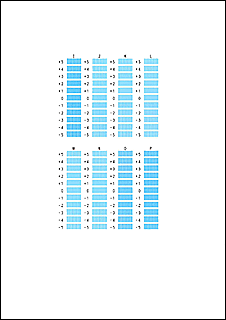

    Viene stampato il secondo gruppo di motivi.

12. Esaminare i secondi motivi e toccare I. Nella colonna I, trovare il motivo in cui le striature sono meno evidenti e selezionare il numero di tale motivo.



    Nota

    • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le striature verticali sono meno evidenti.

      Striature verticali tenui



      Striature verticali evidenti



13. Ripetere questa procedura finché non stati immessi i numeri dei motivi delle colonne da J a P, quindi selezionare OK.

14. Controllare il messaggio e selezionare OK.

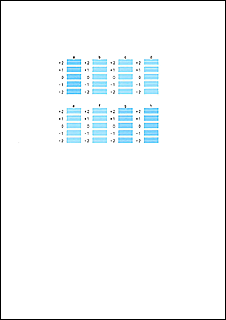

    Viene stampato il terzo gruppo di motivi.

15. Esaminare i terzi motivi e toccare a. Nella colonna a, trovare il motivo in cui le strisce sono meno evidenti e selezionare il numero di tale motivo.



    Nota

    • Se tutti i motivi si presentano diversi, scegliere il motivo in cui le strisce orizzontali sono meno evidenti.

      Strisce orizzontali tenui



      Striature orizzontali evidenti



16. Ripetere questa procedura per immettere i numeri dei motivi delle colonne da b a h, quindi selezionare OK.

17. Quando viene visualizzato il messaggio di conferma, selezionare OK.
