Pogled od spredaj

A: Nadzorna plošča

Omogoča spreminjanje nastavitev ali upravljanje tiskalnika. To se samodejno odpre, preden začne tiskalnik tiskati.

• Nadzorna plošča

B: Steklena plošča

Naložite izvirnik sem.

C: Pokrov za dokumente

Odprite ga, če želite položiti izvirnik na stekleno ploščo.

D: Kaseta

V kaseto naložite navaden papir velikosti A4, B5, A5 ali Letter in jo nato vstavite v tiskalnik.

• Nalaganje papirja v kaseto

E: Vodila za papir

Poravnajte z desno/levo/sprednjo stranjo svežnja papirja.

F: Pokrov kasete

Snemite ga, da naložite papir v kaseto.

G: Izhodni pladenj za papir

Ko tiskalnik začne tiskati, se samodejno izbrizga. Natisnjen papir je izvržen.

H: Opora izhodnega papirja

Izvlecite za podporo izvrženega papirja.

I: Reža za pomnilniško kartico

Vstavite pomnilniško kartico.

• Preden vstavite pomnilniško kartico

J: Lučka Dostop (Access)

Sveti ali utripa za prikaz stanja pomnilniške kartice.

• Vstavljanje pomnilniške kartice

K: Vodilo večnamenskega pladnja

Tukaj postavite večnamenski pladenj.

L: Prostor za shranjevanje večnamenskega pladnja

Večnamenski pladenj, ki je priložen tiskalniku, lahko shranite tukaj.

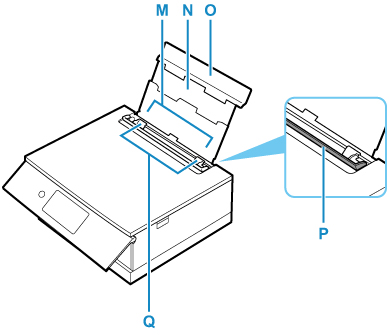

M: Zadnji pladenj

Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

• Nalaganje papirja v zadnji pladenj
• Nalaganje ovojnic v zadnji pladenj

N: Opora za papir

Izvlecite jo, da naložite papir v zadnji pladenj.

O: Pokrov zadnjega pladnja

Odprite, če želite naložiti papir v zadnji pladenj.

P: Pokrov podajalne reže

Prepreči, da bi kar koli padlo v podajalno režo.

Odprite ga, da premaknete vodili za papir, nato pa ga pred tiskanjem zaprite.

Q: Vodila za papir

Poravnajte z obema stranema svežnja papirja.
