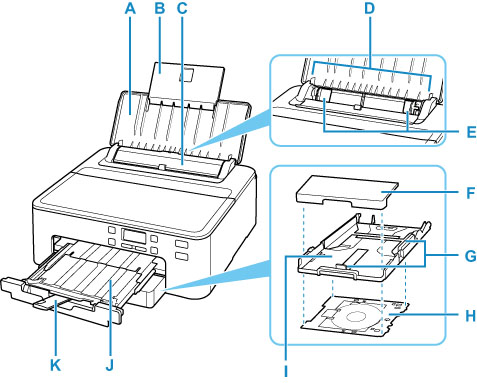

ภาพด้านหน้า

A: ฐานรองกระดาษ

เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

B: ส่วนขยายสิ่งค้ำกระดาษ

ทำให้ยืดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

C: ฝาครอบช่องป้อนกระดาษ

ป้องกันสิ่งใดๆ ตกลงไปในช่องป้อนกระดาษ

เปิดเพื่อเลื่อนแถบกำหนดแนวกระดาษ และปิดก่อนการพิมพ์

D: เทรย์ด้านหลัง

ป้อนกระดาษที่นี่ สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ

• การป้อนกระดาษในเทรย์ด้านหลัง
• การป้อนซองจดหมายในเทรย์ด้านหลัง

E: แถบกำหนดแนวกระดาษ

ให้จัดทั้งสองด้านของชุดกระดาษ

F: ฝาครอบกลักกระดาษ

ถอดเพื่อป้อนกระดาษลงในกลักกระดาษ

G: แถบกำหนดแนวกระดาษ

ให้จัดด้วยด้านขวา/ด้านซ้าย/ด้านหน้าของชุดกระดาษ

H: เทรย์อเนกประสงค์

ใช้เมื่อทำการพิมพ์ลงบนดิสก์ที่พิมพ์ได้ และสื่อพิมพ์อื่นๆ

I: กลักกระดาษ

ป้อนกระดาษธรรมดาขนาด A4, B5, A5 หรือ Letter ไว้ในกลักกระดาษ และเสียบเข้าในเครื่องพิมพ์

• การป้อนกระดาษในกลักกระดาษ

J: เทรย์ออกกระดาษ

กระดาษที่พิมพ์ถูกจ่ายออกมา ดึงออกก่อนการพิมพ์

เมื่อใช้เทรย์อเนกประสงค์เพื่อทำการพิมพ์ ใส่เทรย์ออกกระดาษเข้าไปจนสุด โดยทำตามข้อความ

K: สิ่งค้ำออกกระดาษ

ขยายเพื่อรองรับกระดาษที่ออกมา

L: แถบกำหนดแนวเทรย์อเนกประสงค์

จัดวางเทรย์อเนกประสงค์ที่นี่

M: แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม

• แผงการทำงาน
