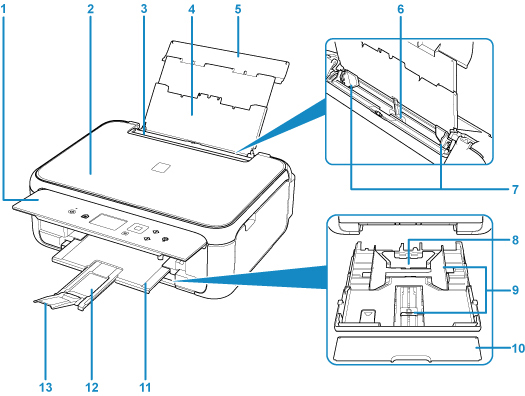

Skats no priekšpuses
- (1) darbības panelis
-
Izmantojiet, lai mainītu printera iestatījumus vai to darbinātu.
- (2) dokumenta vāks
- Atveriet, lai uz planšetes stikla novietotu oriģinālo dokumentu.
- (3) padeves slota vāks
-
Novērš priekšmetu iekrišanu padeves slotā.
Atveriet to, lai virzītu papīra vadotnes, un aizveriet pirms drukāšanas.
- (4) papīra balsts
- Izvelciet, lai ievietotu papīru aizmugures paliktnī.
- (5) aizmugurējā uztvērēja vāks
- Atveriet, lai ievietotu papīru aizmugures paliktnī.
- (6) aizmugures paliktnis
-
Ievietojiet papīru šeit. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un papīra veida loksnes un tās automātiski padot pa vienai loksnei.
- (7) papīra vadotnes
- Izlīdziniet ar abām papīra kaudzītes pusēm.
- (8) kasete
-
Ievietojiet kasetē A4, B5, A5 vai Letter izmēra parasto papīru un ievietojiet to printerī.
- (9) papīra vadotnes
- Izlīdziniet ar labās/kreisās/priekšas papīra kaudzītes pusēm.
- (10) kasetes vāks
- Izņemiet, lai ievietotu papīru kasetē.
- (11) papīra izvades uztvērējs
- Apdrukātais papīrs ir izstumts. Izvelciet to ārā pirms drukāšanas.
- (12) papīra izvades atbalsts
- Izvelciet, lai atbalstītu izstumto papīru.
- (13) izvades uztvērēja pagarinājums
- Atveriet, lai atbalstītu izstumto papīru.

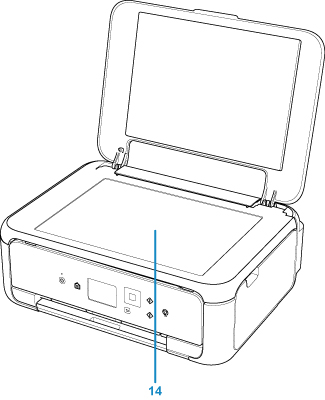

- (14) planšetes stikls
- Ievietojiet oriģinālu šeit.
