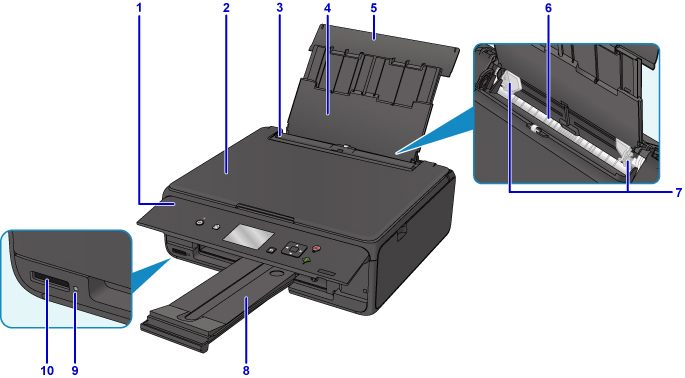

ภาพด้านหน้า

(1) แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม

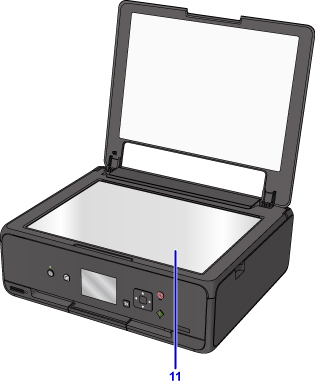

(2) ฝาครอบเอกสาร

เปิดเพื่อวางต้นฉบับไว้บนกระจกแท่นวาง

(3) ฝาครอบช่องป้อนกระดาษ

ป้องกันสิ่งใด ๆ ตกลงไปในช่องป้อนกระดาษ

เปิดเพื่อเลื่อนแถบกำหนดแนวกระดาษ และปิดก่อนการพิมพ์

(4) ฐานรองกระดาษ

ทำให้ยืดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

(5) ฝาครอบเทรย์ด้านหลัง

เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

(6) เทรย์ด้านหลัง

ป้อนกระดาษที่นี่ สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ

(7) แถบกำหนดแนวกระดาษ

ให้จัดทั้งสองด้านของชุดกระดาษ

(8) เทรย์ออกกระดาษ

กระดาษที่พิมพ์ถูกจ่ายออกมา ดึงออกก่อนการพิมพ์

(9) สัญญาณไฟ เข้าถึง(Access)

ไฟจะติดสว่างหรือกะพริบเพื่อระบุสถานะการ์ดหน่วยความจำ

(10) ช่องการ์ด

เสียบการ์ดหน่วยความจำ
