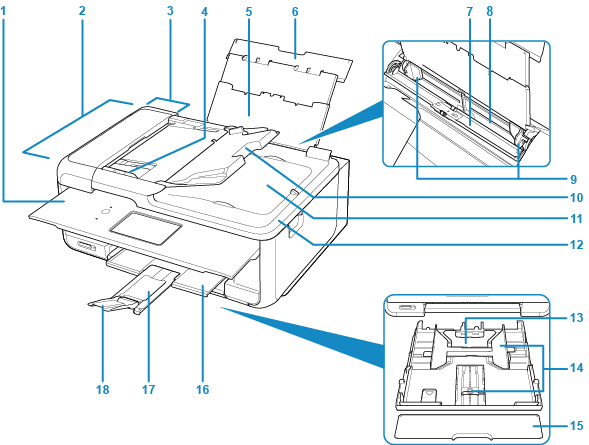

ภาพด้านหน้า

(1) แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม

(2) ADF (ตัวป้อนเอกสารอัตโนมัติ)

ป้อนเอกสารในที่นี่ เอกสารที่ป้อนลงในเทรย์เอกสารจะถูกสแกนทีละแผ่นโดยอัตโนมัติ

(3) ฝาครอบตัวป้อนเอกสาร

เปิดเมื่อต้องการดึงเอกสารที่ติดออก

(4) แถบกำหนดแนวเอกสาร

ปรับแถบนี้ให้ตรงกับความกว้างของเอกสารใน ADF

(5) ฐานรองกระดาษ

ทำให้ยืดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

(6) ฝาครอบเทรย์ด้านหลัง

เปิดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

(7) ฝาครอบช่องป้อนกระดาษ

ป้องกันสิ่งใดๆ ตกลงไปในช่องป้อนกระดาษ

เปิดเพื่อเลื่อนแถบกำหนดแนวกระดาษ และปิดก่อนการพิมพ์

(8) เทรย์ด้านหลัง

ป้อนกระดาษที่นี่ สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ

(9) แถบกำหนดแนวกระดาษ

ให้จัดทั้งสองด้านของชุดกระดาษ

(10) เทรย์เอกสาร

เปิดเพื่อป้อนกระดาษลงใน ADF คุณสามารถใส่เอกสารที่มีขนาดและความหนาเท่ากันได้สองแผ่นขึ้นไป ใส่เอกสารโดยให้ด้านที่ต้องการสแกนหงายขึ้นด้านบน

(11) ช่องออกเอกสาร

เอกสารสแกนจาก ADF จะออกมาทางนี้

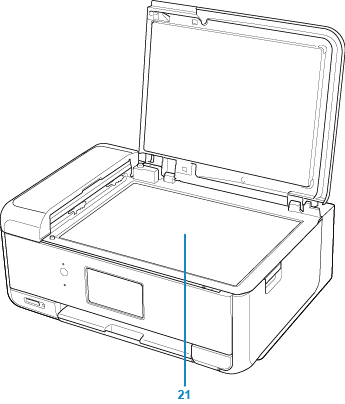

(12) ฝาครอบเอกสาร

เปิดเพื่อวางต้นฉบับไว้บนกระจกแท่นวาง

(13) กลักกระดาษ

ป้อนกระดาษธรรมดาขนาด A4, B5, A5 หรือ Letter ไว้ในกลักกระดาษ และเสียบเข้าในเครื่องพิมพ์

(14) แถบกำหนดแนวกระดาษ

ให้จัดด้วยด้านขวา/ด้านซ้าย/ด้านหน้าของชุดกระดาษ

(15) ฝาครอบกลักกระดาษ

ถอดเพื่อป้อนกระดาษลงในกลักกระดาษ

(16) เทรย์ออกกระดาษ

กระดาษที่พิมพ์ถูกจ่ายออกมา ดึงออกก่อนการพิมพ์

(17) สิ่งค้ำออกกระดาษ

ขยายเพื่อรองรับกระดาษที่ออกมา

(18) ส่วนขยายของเทรย์ออกกระดาษ

เปิดเพื่อรองรับกระดาษที่ออกมา

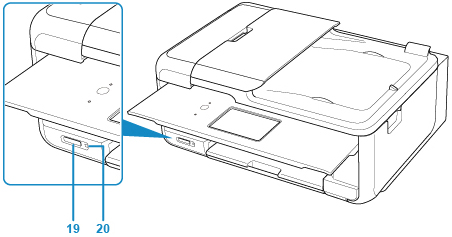

(19) ช่องการ์ด

เสียบการ์ดหน่วยความจำ

(20) สัญญาณไฟ เข้าถึง(Access)

ไฟจะติดสว่างหรือกะพริบเพื่อระบุสถานะการ์ดหน่วยความจำ
