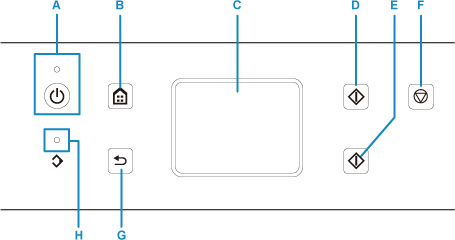

Radna ploča

A: Gumb UKLJUČENO (ON) / žaruljica UKLJUČENO (ON)

Uključuje ili isključuje napajanje. Svijetli nakon treperenja ako je napajanje uključeno. Prije uključivanja napajanja, provjerite je li poklopac dokumenta zatvoren.

B: Gumb POČETNA (HOME)

Upotrebljava se za prikaz zaslona POČETNA.

• Upotreba dodirnog zaslona

C: Dodirni zaslon

Prikazuje poruke, stavke izbornika i radni status. Za odabir stavke na izborniku ili prikazanog gumba izravno i lagano dotaknite zaslon vrškom prsta.

• Osnovna funkcija dodirnog zaslona

D: Gumb Crna (Black)

Pokreće crno-bijelo kopiranje, skeniranje i faksiranje.

E: Gumb Boja (Color)

Pokreće kopiranje, skeniranje, i faksiranje u boji.

F: Gumb Zaustavi (Stop)

Otkazuje rad u tijeku zadatka ispisa, kopiranja, skeniranja ili slanja/primanja faksa.

G: Gumb Natrag (Back)

Vraća dodirni zaslon na prethodni zaslon.

H: Žaruljica FAX memorija (FAX Memory)

Kada je uključen, pokazuje da u memoriji pisača postoje primljeni ili neposlani dokumenti.
