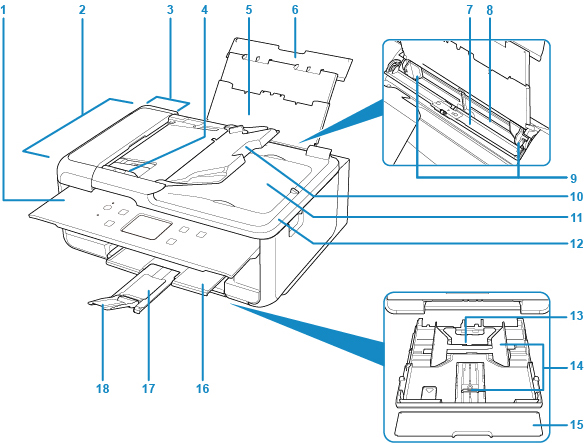

Widok z przodu
- (1) panel operacyjny
-
Umożliwia zmianę ustawień i obsługę drukarki.
- (2) ADF (Automatyczny podajnik dokumentów)
-
Załaduj tu dokument. Dokumenty załadowane do tacy dokumentów są skanowane automatycznie, po jednym arkuszu.
- (3) pokrywa podajnika dokumentów
- Należy ją otworzyć w celu usunięcia zakleszczonych dokumentów.
- (4) prowadnica dokumentów
- Ustaw tę prowadnicę odpowiednio do szerokości dokumentu znajdującego się w urządzeniu ADF.
- (5) podpórka papieru
- Należy ją wysunąć w celu załadowania papieru na tylną tacę.
- (6) pokrywa tylnej tacy
- Należy ją otworzyć w celu załadowania papieru na tylną tacę.
- (7) pokrywa otworu podajnika
-
Zabezpiecza przed wpadnięciem jakichkolwiek przedmiotów do otworu podajnika.
Należy ją otworzyć w celu przesunięcia prowadnic papieru i zamknąć przed rozpoczęciem drukowania.
- (8) tylna taca
-
Tutaj należy ładować papier. Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- (9) prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- (10) taca dokumentów
- Należy ją otworzyć w celu załadowania dokumentu do ADF. Można załadować wiele arkuszy o tej samej wielkości i grubości. Dokument należy załadować stroną do zeskanowania skierowaną do góry.
- (11) otwór wyjściowy dokumentu
- Dostarczane są tu dokumenty skanowane z ADF.
- (12) pokrywa dokumentów
- Otwórz w celu załadowania oryginału na płytę szklaną.
- (13) kaseta
-
Załaduj do kasety zwykły papier formatu A4, B5, A5 lub Letter i włóż ją do drukarki.
- (14) prowadnice papieru
- Należy wyrównać je z krawędziami stosu papieru (prawą, lewą i przednią).
- (15) pokrywa kasety
- Należy ją zdjąć w celu załadowania papieru do kasety.
- (16) taca wyprowadzania papieru
- Tutaj są wysuwane wydruki. Należy ją wyciągnąć przed rozpoczęciem drukowania.
- (17) podpórka wyprowadzania papieru
- Należy ją rozkładać, aby podpierać wysunięty papier.
- (18) przedłużenie tacy wyjściowej
- Należy ją otworzyć w celu podparcia wysuniętego papieru.

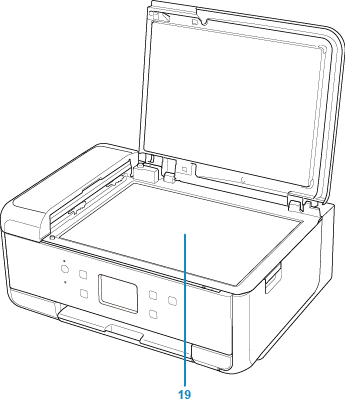

- (19) płyta szklana
- Załaduj tu oryginał.
