Telefonvonal csatlakoztatása

A csatlakoztatás módszere a telefonvonaltól függ.

Ha a csatlakoztatás nem megfelelő, akkor a nyomtató nem tud faxot küldeni és fogadni. Ügyeljen a nyomtató megfelelő csatlakoztatására.

Fontos

  • Ne kössön párhuzamosan faxkészülékeket és/vagy telefonokat (csak Egyesült Államok és Kanada).

    Ha kettő vagy több faxkészülék és/vagy telefon van párhuzamosan kötve, akkor az alábbi problémák léphetnek fel, illetve előfordulhat, hogy a nyomtató nem működik megfelelően.

    • Ha faxküldés vagy faxvétel közben felveszi a párhuzamosan csatlakoztatott telefon kagylóját, a faxkép eltorzulhat, illetve kommunikációs hiba történhet.

    • Előfordulhat, hogy a telefonon bizonyos szolgáltatások, pl. a hívóazonosítás nem működik megfelelően.

    Ha nem tudja a párhuzamos csatlakoztatást elkerülni, állítsa a vételi módot Telefonpriorit. mód (TEL priority mode) értékre, ugyanakkor tudnia kell, hogy a fenti probléma továbbra is előfordulhat. Csak manuálisan fog tudni faxokat fogadni.

Alapvető csatlakoztatás (csatlakoztatás általános telefonvonallal)

Győződjön meg arról, hogy a nyomtató ki van kapcsolva, csatlakoztassa a mellékelt telefonkábel egyik végét a telefonvonal-csatlakozóhoz, amely a nyomtatón lévő „LINE” felirat mellett található, és csatlakoztassa a telefonkábel másik végét a fali telefonvonal-csatlakozóhoz vagy az xDSL-jelosztó telefonvonal-csatlakozójához.

Amikor a telefonkészüléket a nyomtatóhoz csatlakoztatja, ellenőrizze, hogy a nyomtató ki van-e kapcsolva, majd csatlakoztassa a moduláris (önálló) kábel egyik végét a külső eszköz csatlakozójához, amely a nyomtató „EXT.” felirata mellett található, a másik végét pedig a telefonkészülék telefonvonal-csatlakozójához.

Fontos

  • Ügyeljen arra, hogy a telefonvonalat a nyomtató bekapcsolása előtt csatlakoztassa.

    Ha a telefonvonal csatlakoztatásakor a nyomtató be van kapcsolva, kapcsolja ki a nyomtatót, és húzza ki a tápkábelt. Várjon 1 percet, majd csatlakoztassa a telefonvonalat és a tápcsatlakozót.

Megjegyzés

  • A telefonvonal-csatlakozónak és a külső eszköz csatlakozójának a helyét a Hátulnézet című részben nézheti meg.

  • A telefon vagy üzenetrögzítő csatlakoztatása előtt vegye le a telefoncsatlakozón található sapkát.

  • Ha a készüléket az Egyesült Királyságban használja:

    Ha a külső eszköz csatlakozója nem csatlakoztatható a nyomtató aljzatához, akkor vásároljon B.T.-átalakítót, és csatlakoztassa az eszközt és a nyomtatót a következők szerint:

    Illessze a B.T. átalakítót a külső eszközhöz csatlakozó moduláris kábelhez, majd csatlakoztassa az átalakítót a külső eszköz csatlakozójához.

Csatlakozás különféle vonalakhoz

Ez a szakasz a különböző vonalak csatlakoztatásának módját ismerteti.

Az alábbiakban leírtak csupán példák, és nem feltétlenül felelnek meg minden csatlakoztatási körülmény esetére. A részletekért tekintse meg annak a hálózati eszköznek (vezérlőeszköz, például xDSL (Digital Subscriber Line – digitális előfizetői vonal) modem vagy termináladapter) a használati utasítását, amelyhez ezt a nyomtatót csatlakoztatja.

Megjegyzés

  • Az xDSL a telefonvonalon keresztüli, nagy sebességű digitális kommunikációs technológiák (ADSL, HDSL, SDSL, VDSL) általános megnevezése.

  • Csatlakoztatás internetes telefonhoz

    • A: DSL (digitális előfizetői vonal)
    • B: xDSL-modem (előfordulhat, hogy a jelosztó nincs a modembe beépítve)
    • C: Internetes telefonnal kompatibilis szélessávú útválasztó
    • D: Számítógép
    • E: Telefon vagy üzenetrögzítő
    • F: WAN-port (nagytávolságú hálózat)
    • G: LAN-port (helyi hálózat)
    • H: TEL-port
    • I: LINE-port

    * A portok neve és kiosztása termékenként eltérő lehet.

    Megjegyzés

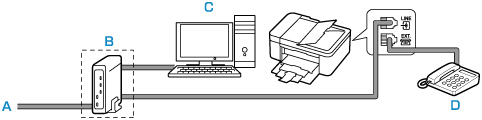

  • Csatlakoztatás xDSL vonalhoz

    • A: ASL (analóg előfizetői vonal)
    • B: xDSL-modem (előfordulhat, hogy a jelosztó nincs a modembe beépítve)
    • C: Számítógép
    • D: Telefon vagy üzenetrögzítő

    Fontos

    • Ha a jelosztó nincs beépítve a modembe, ne ágaztassa el a telefonvonalat az osztó előtt (a fali csatlakozás felé). Ne csatlakoztasson több osztót párhuzamosan. Előfordulhat, hogy a nyomtató nem fog megfelelően működni.

    Megjegyzés

  • Csatlakoztatás ISDN vonalhoz

    Az ISDN (Integrated Service Digital Network) vonalhoz való csatlakozással és a beállítással kapcsolatban tekintse meg a termináladapterhez vagy a betárcsázós útválasztóhoz kapott kézikönyvet.
