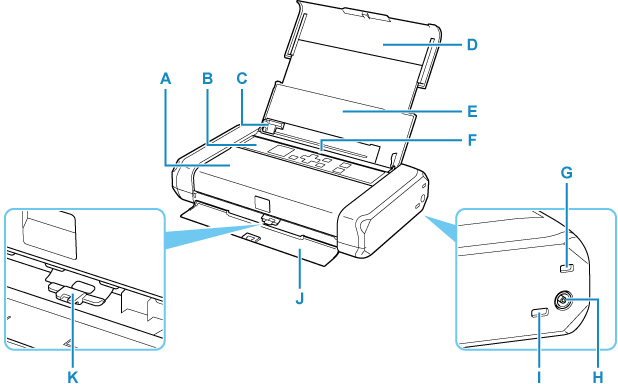

Framsida

A: Lock för skrivhuvudet

Öppna här för att byta en bläckbehållare eller för att ta bort papper som har fastnat inuti skrivaren.

B: Manöverpanel

Används för att ändra inställningar och styra skrivaren.

• Manöverpanel

C: Pappersledare

Justera mot vänster sida av pappersbunten.

D: Pappersstöd

Dra ut för att fylla på papper i det bakre facket.

E: Bakre fackets lock

Öppna för att fylla på papper i det bakre facket.

F: Bakre fack

Fyll på papper här. Två eller flera ark av samma format och papperstyp kan fyllas på samtidigt och matas automatiskt ut, ett ark i taget.

• Fylla på fotopapper/vanligt papper
• Fylla på kuvert

G: Uttag för säkerhetslås

För in säkerhetskabeln eller annat material som skydd mot stöld.

H: Nätadapterkontakt

Anslut den medföljande nätadaptern.

I: USB-port

Sätt i USB-kabeln för att få en anslutning från skrivaren till datorn.

J: Pappersutmatningsfackets lock

Utskrivna papper matas ut.

K: Spak för papperstjocklek

Växlar avståndet mellan skrivhuvudet och utskriftspapperet så att det motsvarar medietypen.

Ställ till vänster när du skriver ut på kuvert.

Ställ till höger när du skriver ut på annat papper än kuvert.

Viktigt!

• Rör inte metallhöljet.

• Dra inte ut eller sätt i USB-kabeln när skrivaren skriver ut från datorn. Detta kan medföra problem.
