Anpassen der Linienausrichtung

Wenn gedruckte Linien fehlausgerichtet werden, führen Sie Druckkopfwinkeleinstellung (Print Head Angle Adjustment) zur Anpassung des Druckkopfwinkels aus. Druckkopfwinkeleinstellung (Print Head Angle Adjustment) erfordert das Prüfen eines gedruckten Testmusters und Anpassen des Winkels mit dem Winkeleinstellhebel.

Passen Sie den Druckkopfwinkel immer nach einem Austausch des Druckkopfs an.

Wichtig

  • Da die Ausrichtungsergebnisse je nach Papiertyp unterschiedlich sind, verwenden Sie für die Ausrichtung den gleichen Papiertyp, den Sie auch für den Druck verwenden möchten.

  • Bewegen Sie bei der Verwendung von Einzelblättern nicht den Freigabehebel, bis Anweisungen (Anleitung) zur Entfernung des Papiers angezeigt werden.

    Das Bewegen des Freigabehebels während Druck- und Wartungsvorgängen bringt den Drucker zum Stillstand.

Papier, das vorbereitet werden muss

Bei Verwendung von Rollenpapier
Eine unbenutzte Rolle mit einer Mindestbreite von 254,0 mm (10,00 Zoll)
Bei Verwendung von Einzelblättern
Ein Einzelblatt unbenutzten Papiers mit dem Mindestformat A4/Letter

Führen Sie die Einstellung wie folgt durch.

  1. Legen Sie das zu bedruckende Papier ein.

    Wichtig

    • Achten Sie stets darauf, dass das eingelegte Papier mit dem im Drucker angegebenen Papiertyp übereinstimmt. Die Justierung kann erst fehlerfrei abgeschlossen werden, wenn das eingelegte Papier den Einstellungen entspricht.

  2. Wählen Sie auf dem Bildschirm Startseite (Home) die Option Menü (Menu).

  3. Wählen Sie Justage/Wartung (Adjustment/Maintenance) aus.

  4. Wählen Sie Bildqualität justieren (Adjust Image Quality) aus.

  5. Wählen Sie Druckkopfwinkeleinstellung (Print Head Angle Adjustment) aus.

    Eine Bestätigungsmeldung wird angezeigt.

  6. Wählen Sie Ja (Yes) aus.

    Der Schlitten bewegt sich, und die Anleitung für die Druckkopfwinkeleinstellung wird auf dem Touchscreen angezeigt.

  7. Öffnen Sie die obere Abdeckung.

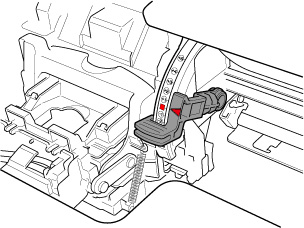

  8. Richten Sie den Winkeleinstellhebel am roten Quadrat aus, und schließen Sie die obere Abdeckung.

    Für die Ausrichtung wird ein Testmuster gedruckt.

    Wichtig

    • Berühren Sie niemals die Lineare Skala (A) oder die Schlittenschiene (B). Berühren dieser Komponenten kann zu einer Fehlfunktion führen.

  9. Untersuchen Sie das Testmuster, um die Anpassung vorzunehmen. Bestimmen Sie die geradeste Zusammenstellung von Linien.

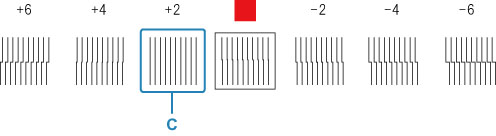

    Beispiel 1: Wählen Sie "+2" in Muster (C).

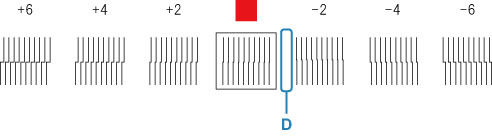

    Beispiel 2: Bewegen Sie den Winkeleinstellhebel an eine Position zwischen den Zahlen (oder zwischen der Zahl und dem Quadrat (D)) der beiden Zusammenstellungen von Linien mit den geringsten Ausrichtungsfehlern. Wählen Sie in diesem Fall -1.

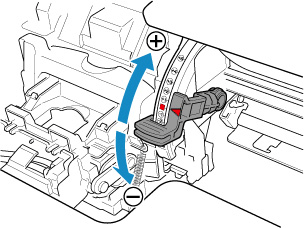

  10. Öffnen Sie die obere Abdeckung und richten Sie den Winkeleinstellhebel an der Zahl (bzw. am Quadrat) der geradesten Zusammenstellung von Linien aus.

  11. Schließen Sie die obere Abdeckung.

    Der Druckkopf ist nun gerade, und die Justierung ist abgeschlossen.

Hinweis

  • Wenn das Problem, wie etwa falsch ausgerichtete Linien oder ungleichmäßige Farben, nach der Anpassung nicht behoben ist, führen Sie Druckkopfwinkeleinstellung (Print Head Angle Adjustment) aus und bewegen Sie den Winkeleinstellhebel im vorderen oder hinteren Bereich der letzten Position. Nach Abschluss führen Sie Druckkopfausrichtung (Print Head Alignment) erneut durch.
