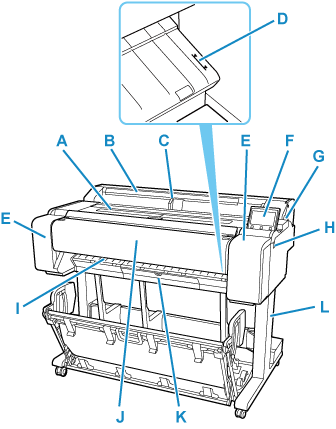

Vorderseite

A: Obere Abdeckung

Öffnen Sie diese Abdeckung, um den Druckkopf zu installieren und mögliche Papierstaus im Inneren des Druckers zu beheben.

• Obere Abdeckung (innen)

B: Rollenabdeckung

Öffnen Sie diese Abdeckung, um Rollenpapier einzulegen.

• Rollenabdeckung (innen)

C: Führung für die Breite

Verschieben Sie die Führung beim Einlegen der Blätter, um sie entsprechend des Papierformats auszurichten.

D: Medienführung

Eine weiße Linie für die Führung der Medien.

E: Abdeckung für Tintenbehälter

Öffnen Sie diese Abdeckung, um den Tintenbehälter auszuwechseln.

• Abdeckung für Tintenbehälter (innen)

F: Bedienfeld

Verwenden Sie diesen Bildschirm, um den Drucker zu bedienen und den Druckstatus zu überprüfen. Der Winkel des Bildschirms kann beliebig angepasst werden.

• Bedienfeld

G: Freigabehebel

Drücken Sie den Hebel zurück, um die Papierhaltevorrichtungfreizugeben.

H: Anschluss für USB-Flashlaufwerk

Stecken Sie ein USB-Flashlaufwerk in diesen Anschluss.

I: Ausgabeführung

Fängt das ausgegebene Papier auf.

J: Scan-Modul

Hier wird beim Kopieren oder Scannen eine Vorlage gescannt.

• Scan-Modul

K: Abdeckung für Wartungskassette

Öffnen Sie diese Abdeckung, um die Wartungskassette auszuwechseln.

• Abdeckung für Wartungskassette (innen)

L: Druckergestell

Ein Gestell zum Halten des Druckers. Zur besseren Beweglichkeit mit Rollen ausgestattet.

• Druckergestell
