Druckergestell

Das folgende Gestell kann in diesem Drucker verwendet werden.

TM-610M / TM-5610M : Druckergestell SD-35

TM-510M / TM-5510M : Druckergestell SD-26

TM-610M / TM-5610M : Druckergestell SD-34

TM-510M / TM-5510M : Druckergestell SD-25

Gestellteile

SD-35/SD-26

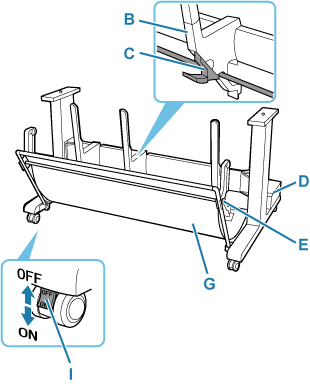

Abbildung des Druckergestells

SD-34/SD-25

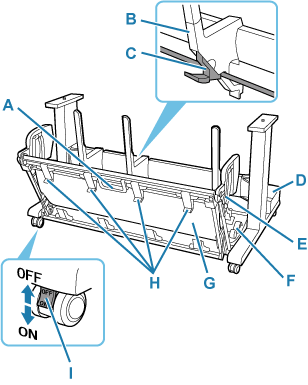

Abbildung des Druckergestells
A: Griff des Korbs
Halten Sie diesen Griff fest, um den Korb in seine ausgeklappte Position B bzw. den Korb in seine Normalposition zu verschieben.
B: Papierführung
Führt das ausgegebene Druckmaterial in den Korb.
C: Verstellbarer Anschlag
Wird bei Verwendung des Korbs in der ausgeklappten Position A entsprechend des Papierformats ausgefahren.
D: Tasche für Zubehör
Aufbewahrung der Druckerzubehörs.
E: Stützstange
Kann bei der Änderung der Position des Korbs ebenfalls die Position ändern.
F: Freigabehebel des Korbs
Gibt den Korb in der ausgeklappten Position B frei, wenn der Hebel nach vorn gedrückt wird.
G: Korbtuch
Nimmt die ausgegebenen gedruckten Dokumente auf.
H: Ausgabeführungen des Korbs
Diese Führung fängt das ausgegebene Papier auf, wenn der Korb in der ausgeklappten Position B verwendet wird.
I: Rollensperre
Die Rollen können sicher verriegelt werden. Achten Sie beim Transport des Druckers darauf, alle 4 Rollen zu entriegeln. Wenn Sie ihn mit Rollensperre transportieren, kann der Boden verkratzt werden.
