Frente

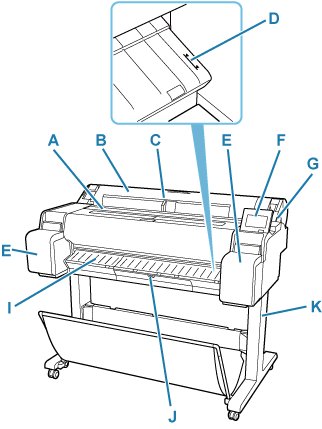

TM-355 / TM-255 / TM-5355 / TM-5255

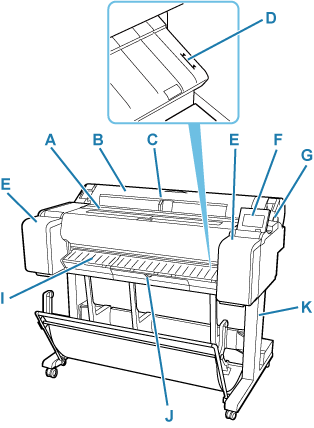

TM-350 / TM-250 / TM-5350 / TM-5250

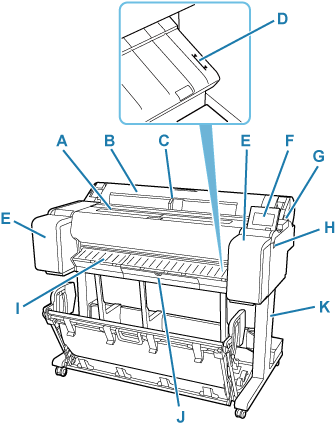

TM-340 / TM-240 / TM-5340 / TM-5240

A: Tampa superior

Abra esta tampa para instalar a cabeça de impressão e remover o papel atolado de dentro da impressora, conforme for necessário.

• Tampa superior (interna)

B: Tampa do Papel em Rolo

Abra essa tampa para carregar os rolos.

• Tampa do Papel em Rolo (Interna)

C: Guia de Largura

Ao carregar as folhas, mova a guia para corresponder ao tamanho do papel.

D: Linha de alinhamento do papel

Uma linha branca para o alinhamento do papel.

E: Tampa do cartucho de tinta

Abra esta tampa para substituir o cartucho de tinta.

TM-340/TM-240/TM-5340/TM-5240 têm espaço para armazenar cartuchos de tinta dentro da tampa esquerda.

• Tampa do cartucho de tinta (interna)

F: Painel de controle

Utilize essa tela para operar a impressora e verificar o status da impressora. O ângulo da tela pode ser ajustado livremente.

• Painel de controle

G: Alavanca de Liberação

Ao liberar o Retentor de Papel, empurre esta alavanca para trás.

H: porta da unidade flash USB

Insira uma unidade flash USB nesta porta.

I: Guia de saída

Compatível com papel de saída.

J: Tampa do cartucho de manutenção

Abra esta tampa para substituir o cartucho de manutenção.

• Tampa do cartucho de manutenção (interna)

K: Suporte da impressora

Suporte que segura a impressora. Equipado com rodízios para facilitar o deslocamento.

• Suporte da impressora
