Suporte da impressora

O seguinte suporte pode ser utilizado com a impressora.

TM-355 / TM-350 / TM-5355 / TM-5350 : Suporte da impressora SD-35

TM-255 / TM-250 / TM-5255 / TM-5250 : Suporte da impressora SD-26

TM-355 / TM-350 / TM-5355 / TM-5350 : Suporte da impressora SD-34

TM-255 / TM-250 / TM-5255 / TM-5250 : Suporte da impressora SD-25

TM-340 / TM-5340 : Suporte da impressora SD-33

TM-240 / TM-5240 : Suporte da impressora SD-24

Peças do suporte

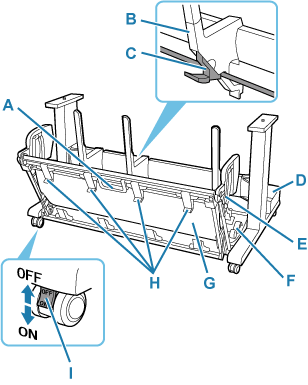

SD-35 / SD-26

Ilustração do suporte da impressora

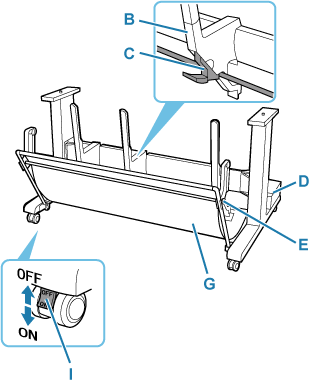

SD-34 / SD-25

Ilustração do suporte da impressora

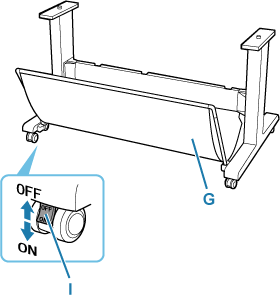

SD-33 / SD-24

Ilustração do suporte da impressora
A: Alça da Cesta
Segure essa alça para apoiar o deslizamento da cesta conforme você coloca a cesta na posição estendida B e a retorna à posição normal.
B: Guia de Papel
Guia os documentos impressos para a cesta.
C: Suporte Ajustável
Se estende de acordo com o tamanho do papel ao usar a cesta na posição estendida A.
D: Bolso acessório
Armazena os acessórios da impressora'.
E: Haste do Suporte
Pode alterar a posição ao mudar a posição da cesta.
F: Alavanca de Liberação da Cesta
Libera a cesta quando é configurada na posição estendida B e a alavanca é puxada para frente.
G: Tecido da Cesta
Coleta os documentos impressos ejetados.
H: Guias de Ejeção da Cesta
Essa guia dá suporte para o papel de saída ao usar a cesta na posição estendida B.
I: Bloqueando roda
Os rodízios podem ser bloqueados com segurança. Ao deslocar a impressora, certifique-se de destravar os 4 rodízios. Se for movida enquanto a opção bloqueando roda estiver travada, o piso pode ser arranhado.
