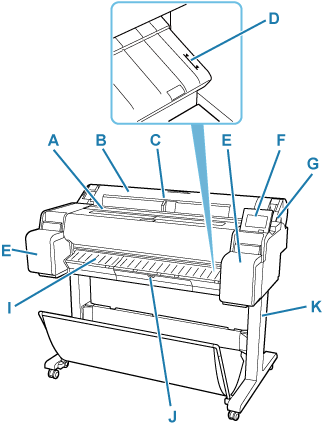

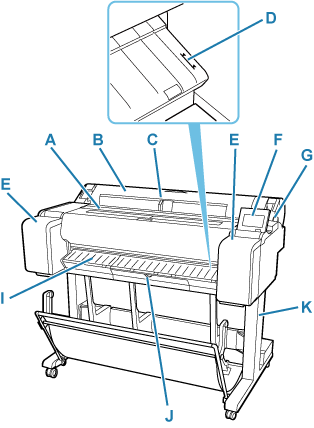

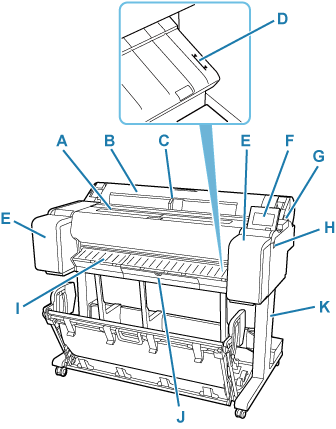

Avant

TM-355 / TM-255 / TM-5355 / TM-5255

TM-350 / TM-250 / TM-5350 / TM-5250

TM-340 / TM-240 / TM-5340 / TM-5240

A: Capot supérieur

Ouvrez ce capot pour installer la tête d'impression et retirer du papier coincé dans l'imprimante si nécessaire.

• Capot supérieur (Intérieur)

B: Capot du rouleau de papier

Ouvrez ce capot pour charger les rouleaux.

• Capot du rouleau de papier (intérieur)

C: Guide de largeur

Lorsque vous chargez les feuilles, déplacez le guide afin qu'il corresponde au format du papier.

D: Ligne d'alignement du papier

Une ligne blanche pour l'alignement du papier.

E: Couvercle de cartouche d'encre

Ouvrez ce capot pour remplacer la cartouche d'encre.

De l'espace est disponible pour stocker les cartouches d'encre de rechange à l'intérieur du capot de gauche des TM-340/TM-240/TM-5340/TM-5240.

• Couvercle de cartouche d'encre (intérieur)

F: Panneau de contrôle

Utilisez cet écran pour actionner l'imprimante et vérifier son état. L'angle de l'écran peut être réglé à souhait.

• Panneau de contrôle

G: Levier de relâchement

Lors de la libération du repose-papier, poussez ce levier vers l'arrière.

H: port pour clé USB flash

Permet d'insérer une clé USB flash dans ce port.

I: Guide d'éjection

Prend en charge le papier de sortie.

J: Couvercle de cartouche d'entretien

Ouvrez ce capot pour remplacer la cartouche d'entretien.

• Couvercle de cartouche d'entretien (intérieur)

K: Socle de l'imprimante

Un socle qui soutient l'imprimante. Équipé de roulettes pour faciliter son déplacement.

• Socle de l'imprimante
